Collega i cavi UTP dal router, dallo switch o dal pannello di permutazione a tutte le stanze in cui desideri una connessione internet stabile. Una presa a muro è dotata di una morsettiera LSA dove terminare il cavo. È consigliabile utilizzare un cavo rigido. In questo articolo, imparerai passo dopo passo come terminare un cavo di rete su una presa a muro per creare una rete stabile. I passaggi seguenti si applicano a tutti i tipi di cavi di rete, ovvero cavi UTP e (S)FTP.

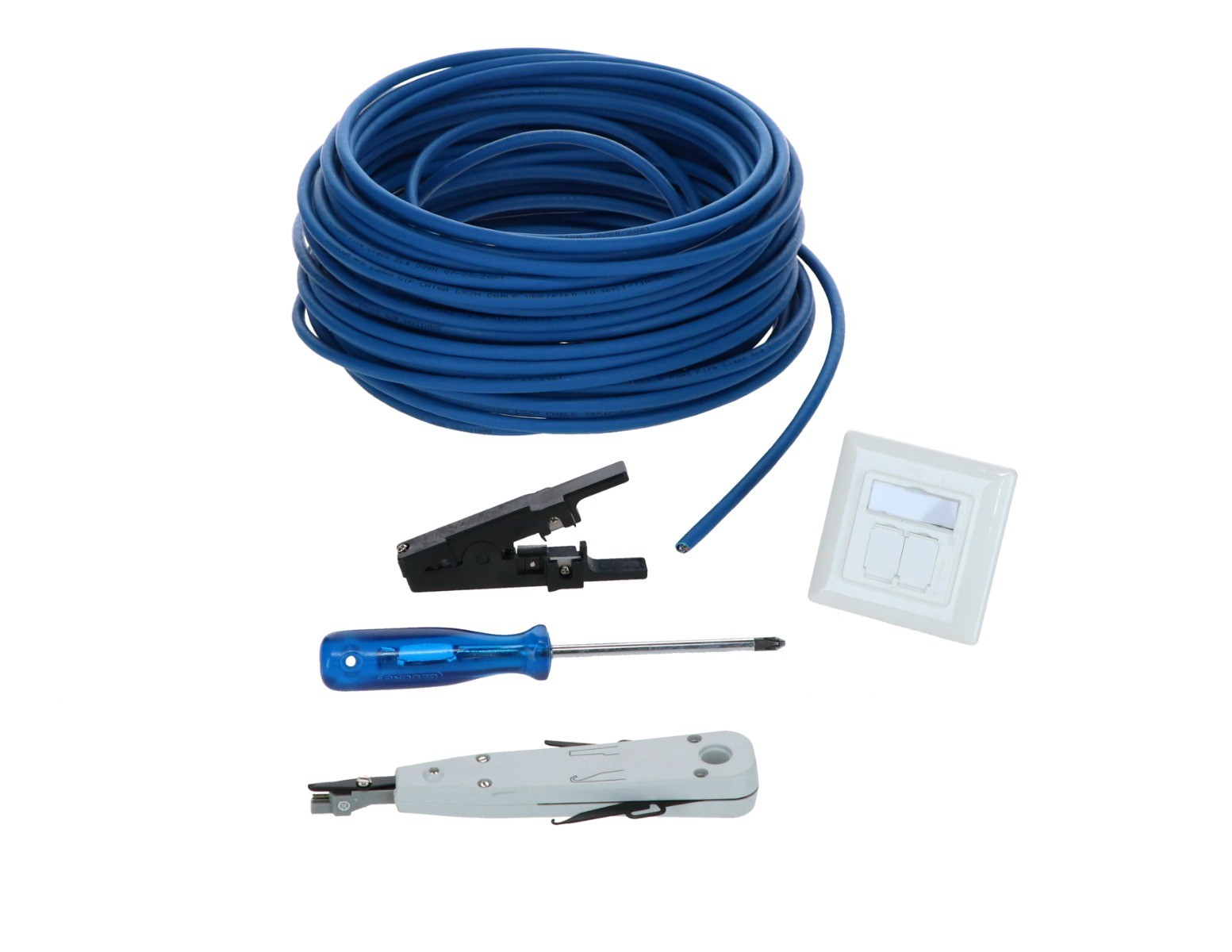

Ti serve questo
Assicurati di avere a disposizione tutto il materiale elencato di seguito prima di iniziare a collegare un cavo UTP a una presa a muro.
- Cavo Danicom Cat5, 6, 6a o 7 su bobina, 100% rame - rigido UTP o FTP.
- una o più prese a muro Cat5, 6 o 6a. Assicurati che la presa a muro abbia la stessa categoria (Cat5, 6 o 6a) e schermatura (UTP o (S)FTP) dei cavi UTP che intendi collegare. Questo è fondamentale per un segnale internet forte e stabile. Scegli cavi e prese a muro schermati quando i cavi corrono accanto ad altri cavi di installazione, ad esempio cavi coassiali. I cavi schermati prevengono le interferenze di segnale.
- Per il cavo Cat7 avvolto su una bobina, è sufficiente una presa a muro di categoria 6a.
- un spelafili
- un Pinze LSA
- piccolo cacciavite

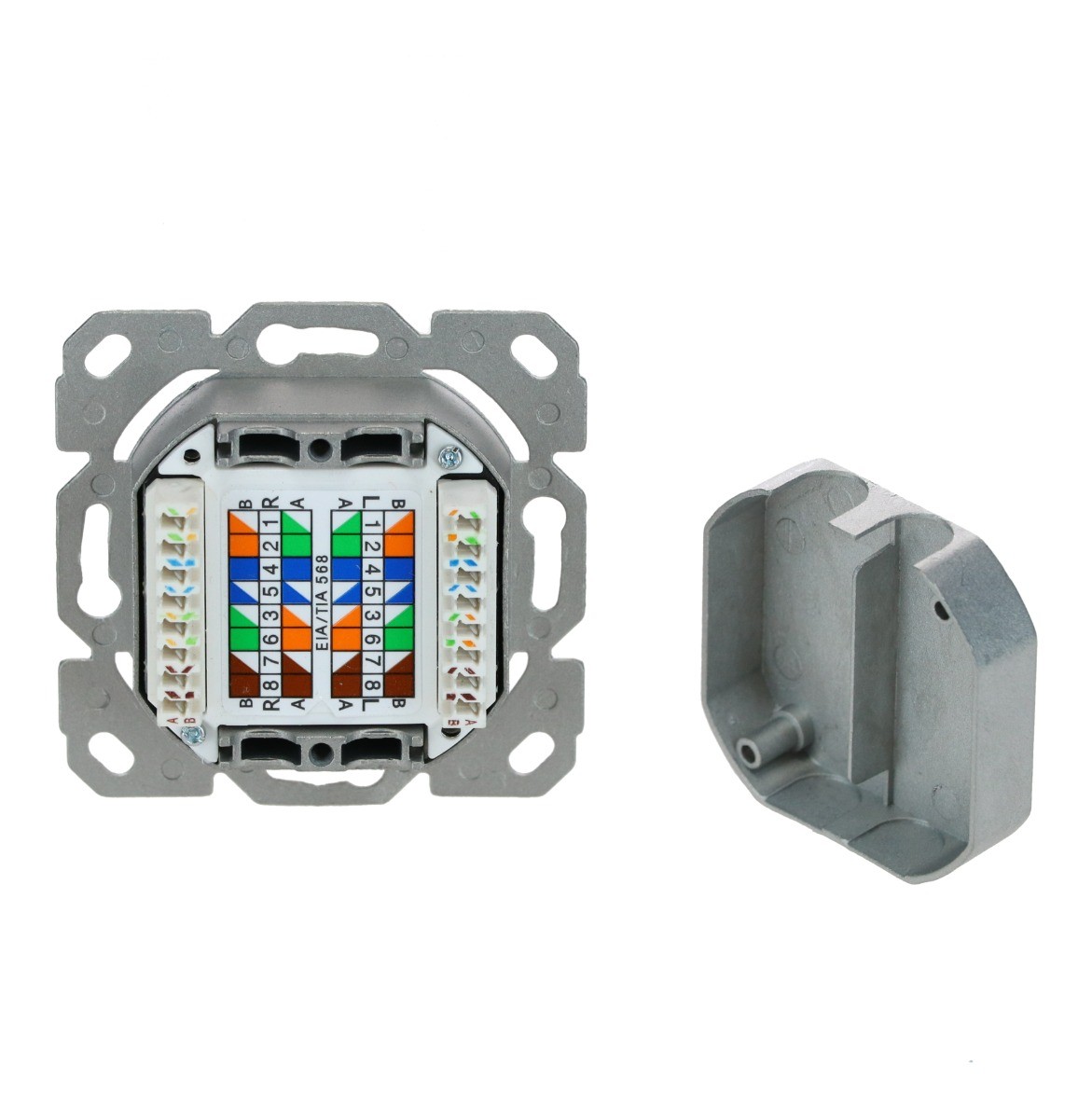

Passaggio 1: Svitare la presa a muro
Rimuovere il coperchio dalla presa a muro.
Consulta anche la nostra spiegazione dettagliata della sequenza dei colori.
Passaggio 2: Spellare il cavo UTP con l'apposito spelafili.
Prendete la pinza spelafili e spelate il cavo (o i cavi) per circa 6 centimetri. Rimuovete la croce di plastica trasparente, se presente.
Una volta fatto ciò, vedrai chiaramente 4 coppie di fili.
1: bianco-blu e blu
2: bianco-arancio e arancione
3: bianco-verde e verde
4: bianco-marrone e marrone

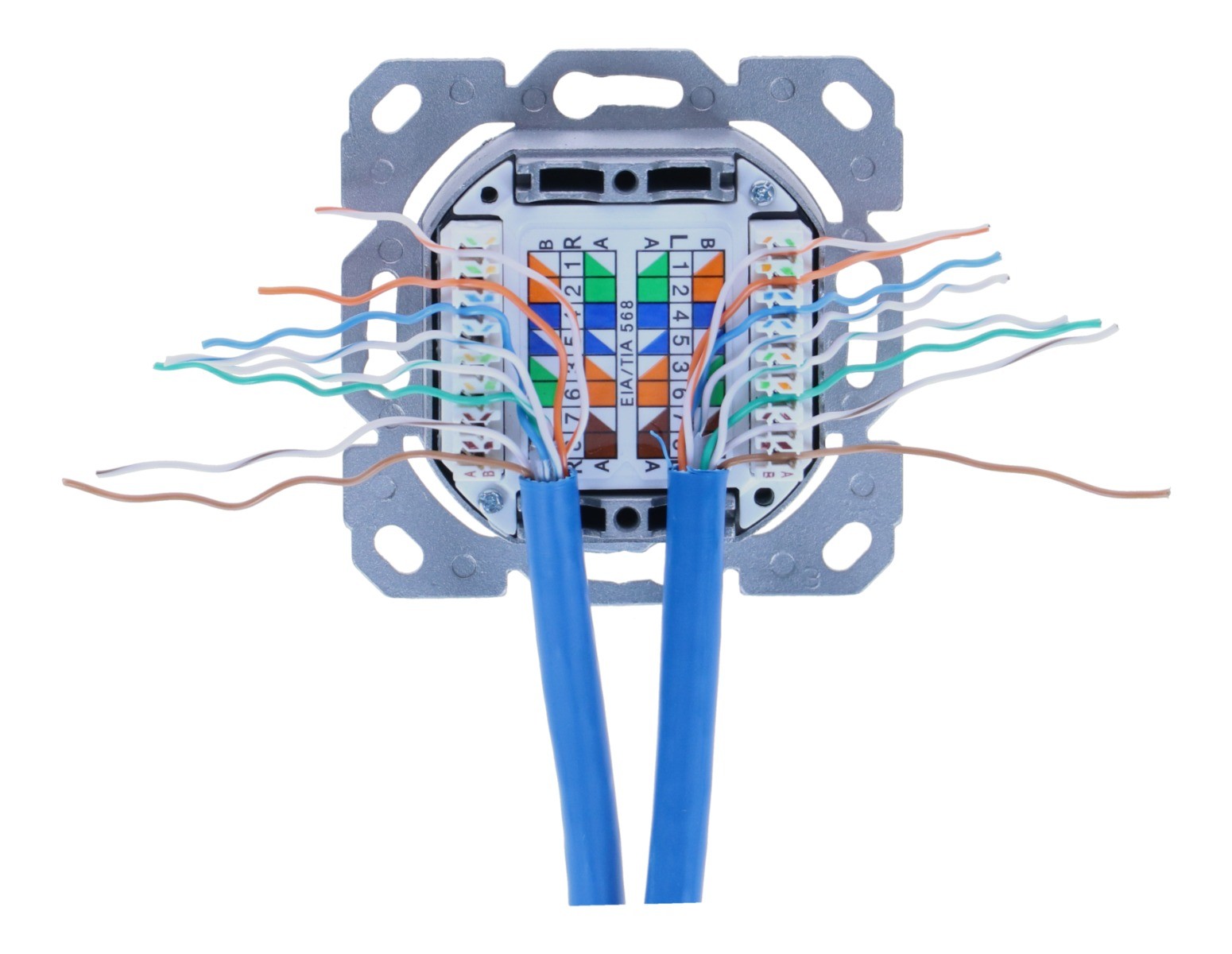

Ora instradate i fili negli slot della morsettiera LSA seguendo la sequenza di colori consigliata (standard europeo B). Volete che entrambe le porte della presa a muro funzionino? In tal caso, utilizzate due cavi UTP durante l'installazione. Seguite la sequenza di colori indicata sul prodotto.

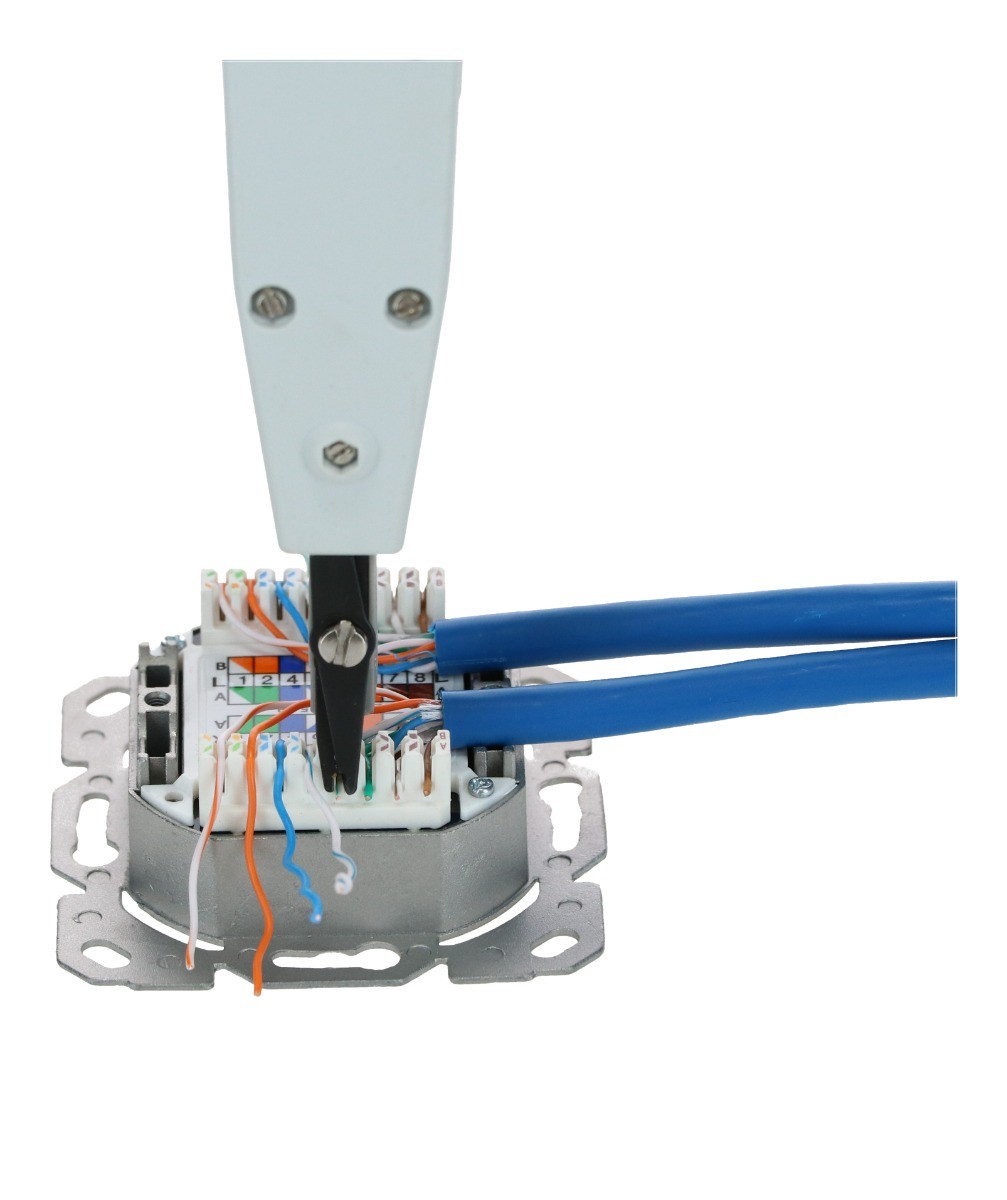

Passaggio 3: Completare l'installazione della presa a muro con l'utensile LSA
Hai posizionato i fili nell'ordine di colore corretto nella striscia LSA? Quindi fissa l'installazione premendo i fili con l' apposito strumento LSA. Esegui questa operazione con attenzione e precisione. Un fissaggio corretto ti garantirà in futuro una connessione internet stabile in ogni stanza. Assicurati di posizionare lo strumento LSA sulla presa a muro in modo che le lame nere taglino i fili all'esterno.

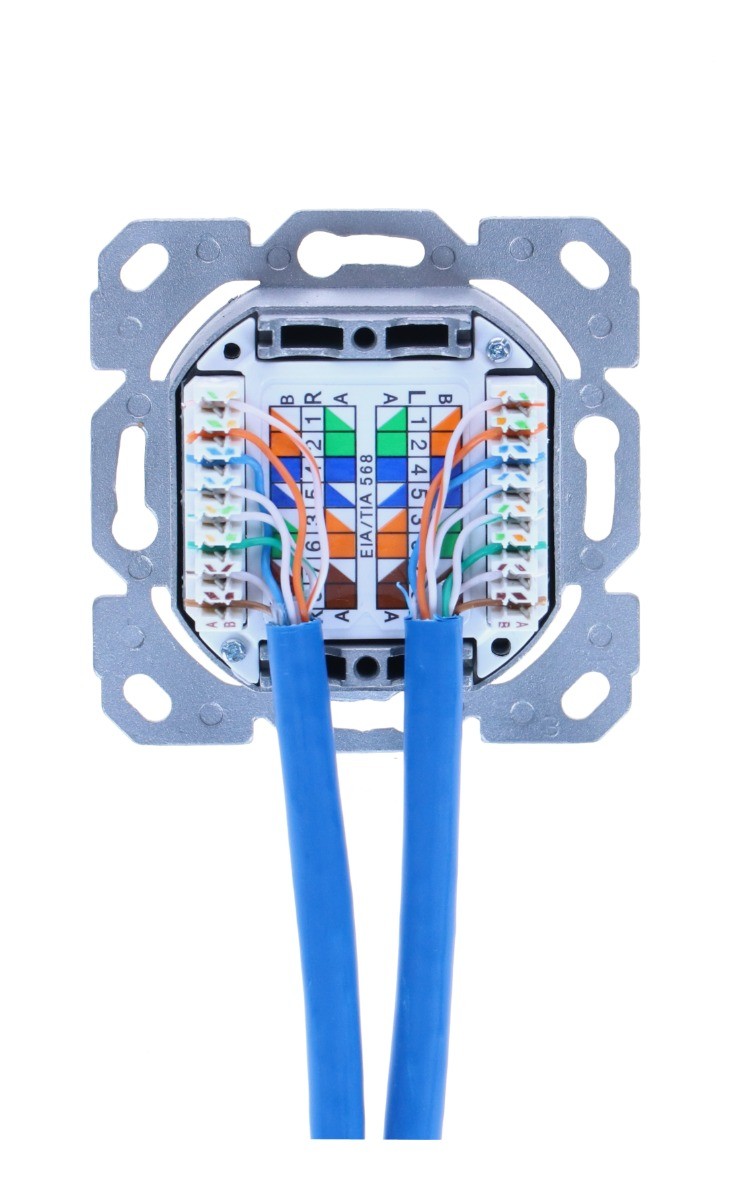

Passaggio 4: verifica l'installazione
L'installazione è come nell'immagine sottostante? Allora hai collegato correttamente un cavo UTP a una presa a muro! La scatola, a incasso o a parete, è ora pronta per l'uso!
Desideri terminare il cavo di rete con un connettore RJ45? Puoi trovare le istruzioni dettagliate nel nostro blog "Come realizzare un cavo UTP?".

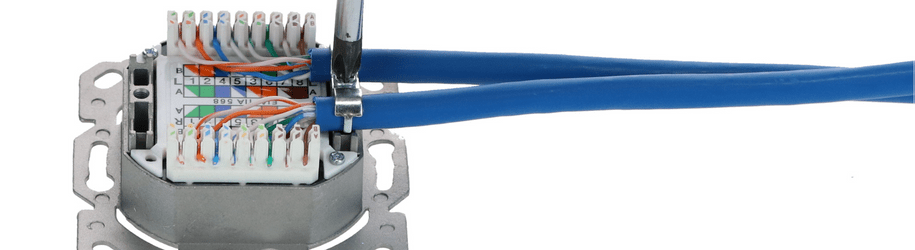

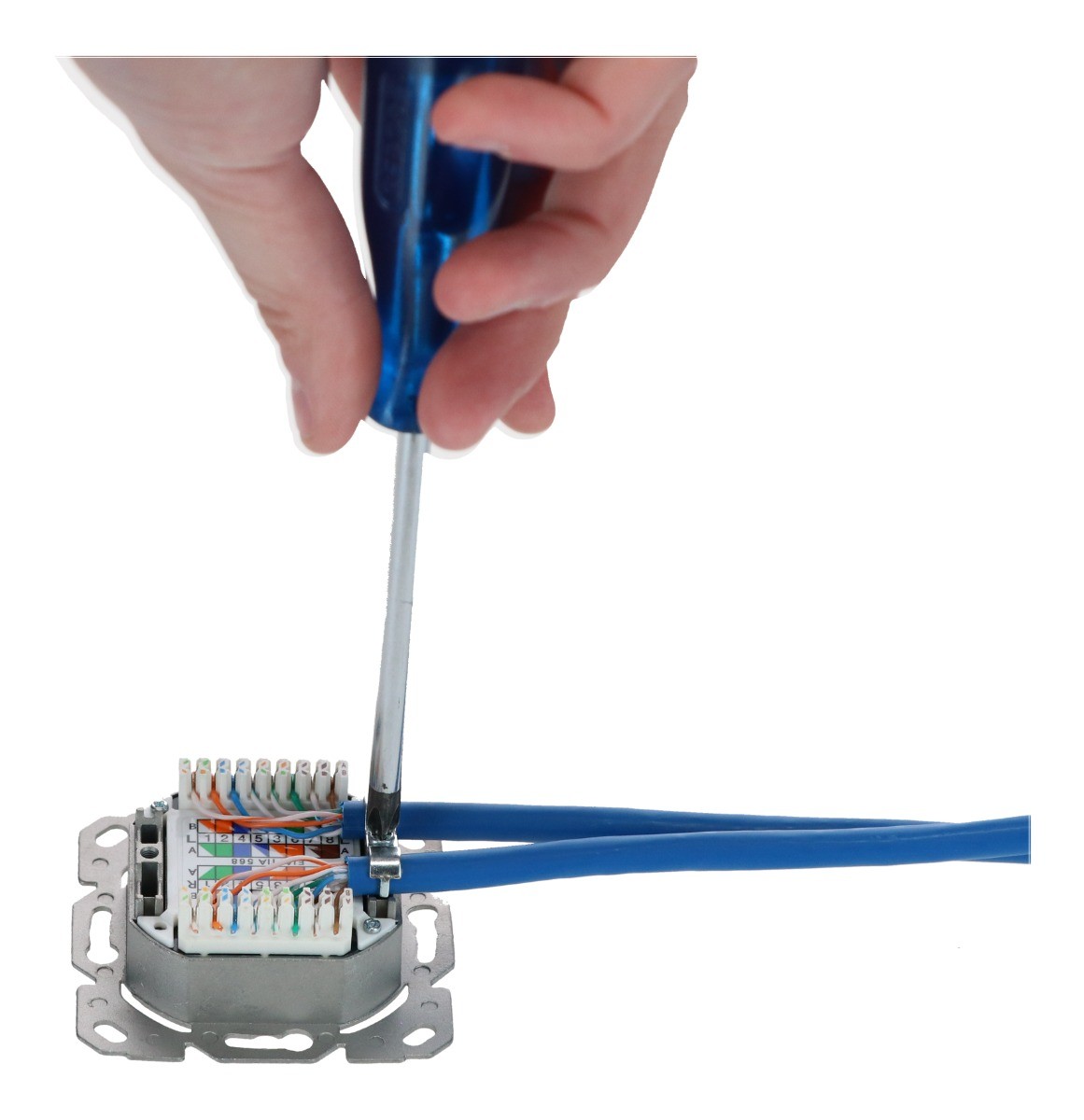

Passaggio 5: posizionare il morsetto per cavi
Per fissare i cavi, posizionare il morsetto per cavi incluso sopra i cavi UTP.

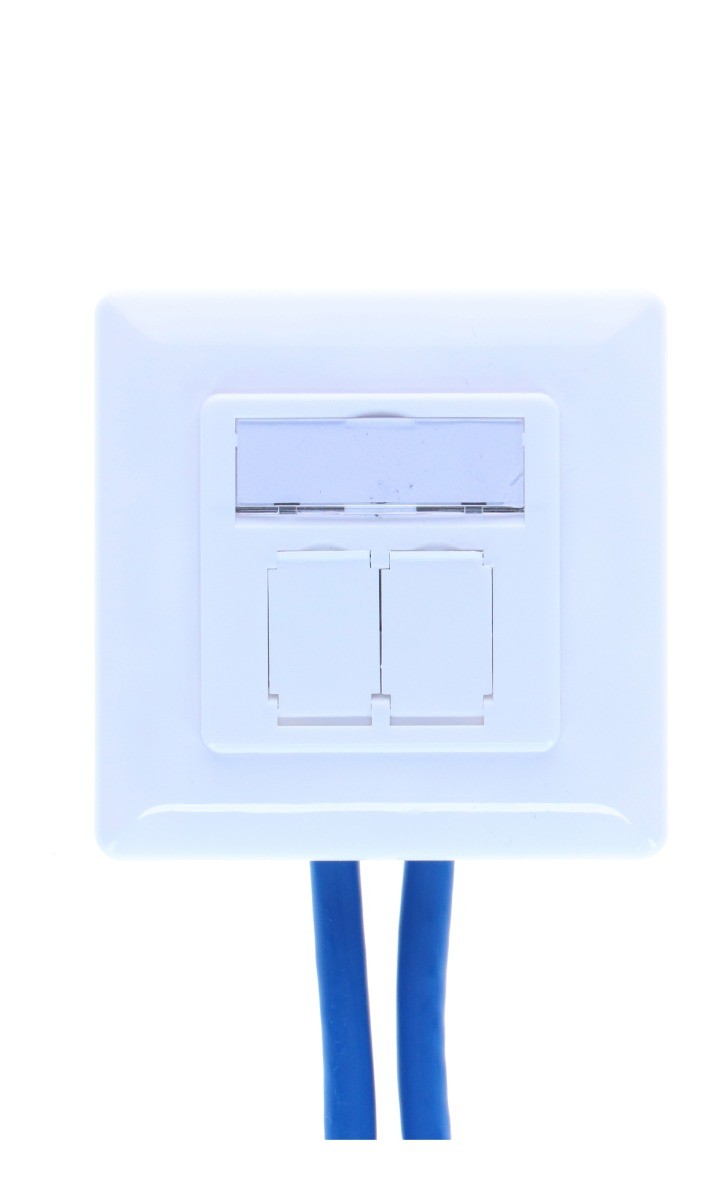

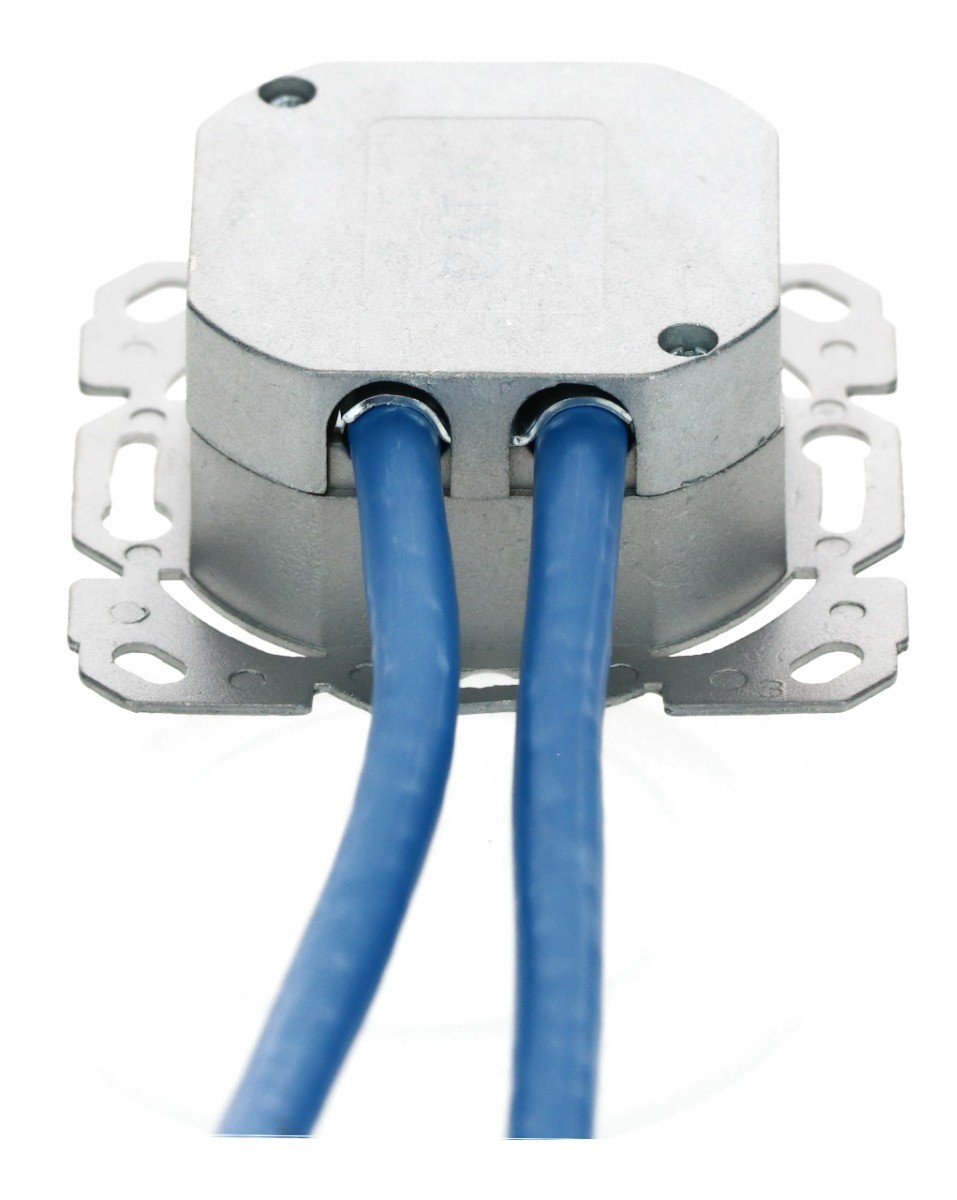

Passaggio 6: Completamento del collegamento alla presa a muro
Una volta fissata la staffa del cavo, riposizionare il coperchio della presa a muro. La presa a muro è ora pronta per essere installata nella parete. Riposizionare la parte frontale della presa a muro.
