Si configura una rete cablata utilizzando un cavo FTP. Questo avviene, ad esempio, tra un router e un laptop, una smart TV o una PlayStation. Per stabilire questa connessione, è necessario terminare il cavo. In questo articolo, imparerai come terminare un cavo FTP su una presa a muro o un connettore in 6 passaggi.
Che cos'è un cavo FTP?

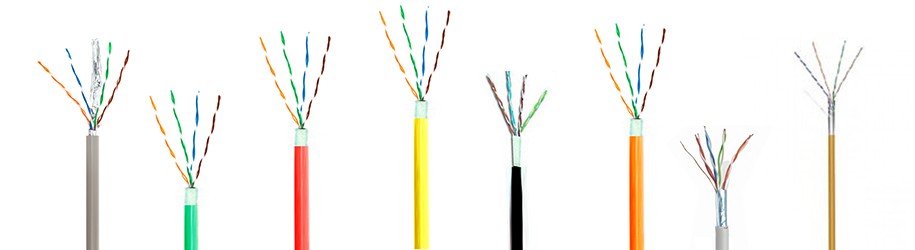

Un cavo FTP (Foiled Twisted Pair) è un cavo di rete costituito da più coppie di fili di rame intrecciati e rivestiti di lamina. La lamina garantisce che il segnale internet sia veloce e stabile. Di conseguenza, il rischio di interferenze da fattori esterni è minimo. I cavi FTP sono ampiamente utilizzati per connettere dispositivi come computer, switch e router.
I cavi FTP sono disponibili nelle categorie Cat5e, Cat6, Cat6a e Cat7. A seconda della velocità desiderata, si sceglie una di queste categorie di cavo. Hai bisogno di aiuto per scegliere il cavo giusto? Allora leggi questo articolo: Qual è la differenza tra Cat5e, Cat6, Cat6a e Cat7?
acquistare cavi internet
Sai di quali cavi hai bisogno? Allora scegli i cavi direttamente qui sotto.
Collegamento di un cavo FTP a una presa a muro schermata
Vuoi collegare un cavo FTP a una presa a muro schermata? Allora leggi l'articolo: Collegamento di una presa a muro passo dopo passo.
Di seguito, spieghiamo passo passo come collegare un connettore schermato al cavo FTP.
Collegamento di un connettore a un cavo FTP
Per mantenere le elevate caratteristiche di un cavo (S)FTP, è necessario utilizzare anche connettori schermati. Pertanto, prima di iniziare il collegamento, verificate di utilizzare sia cavi che connettori schermati.
Ti serve questo
- Cavo Danicom Cat5, 6, 6a o 7 FTP
- uno o più connettori schermati della stessa categoria del cavo FTP
- un spelafili
- un pinze crimpatrici

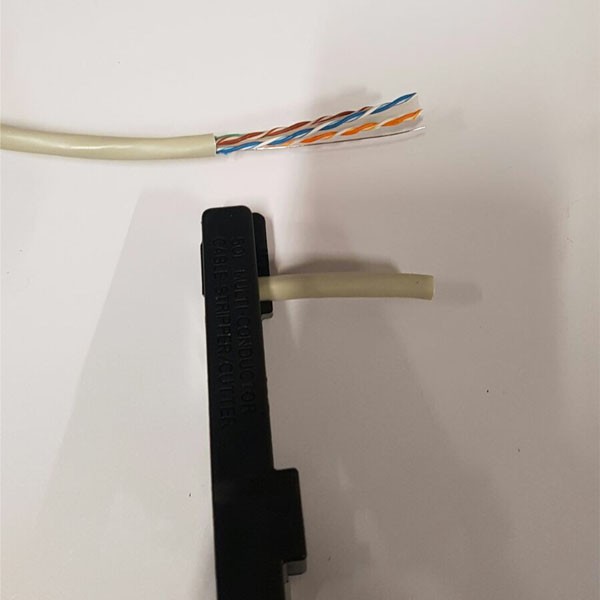

Passaggio 1 – Spellare il cavo

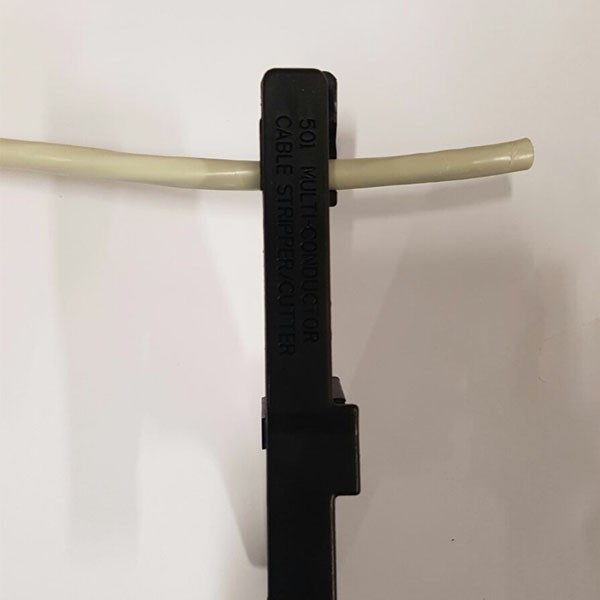

Prendete una pinza spelafili e spelate circa 6 centimetri di cavo.

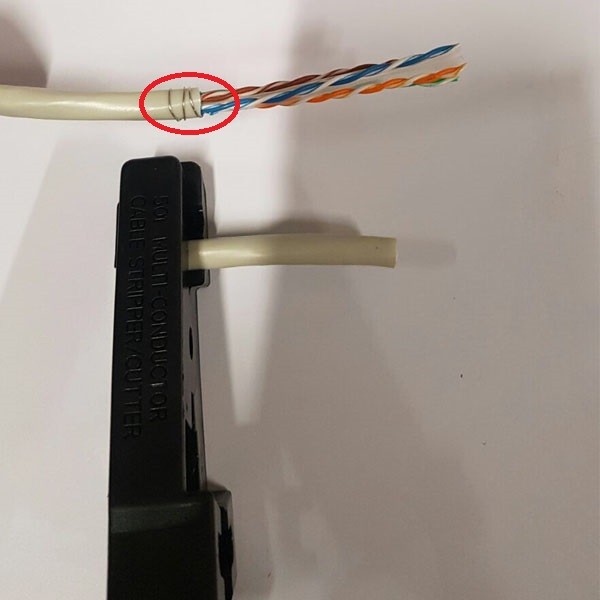

Passaggio 2 - Avvolgere il filo di terra metallico attorno all'estremità della guaina del cavo

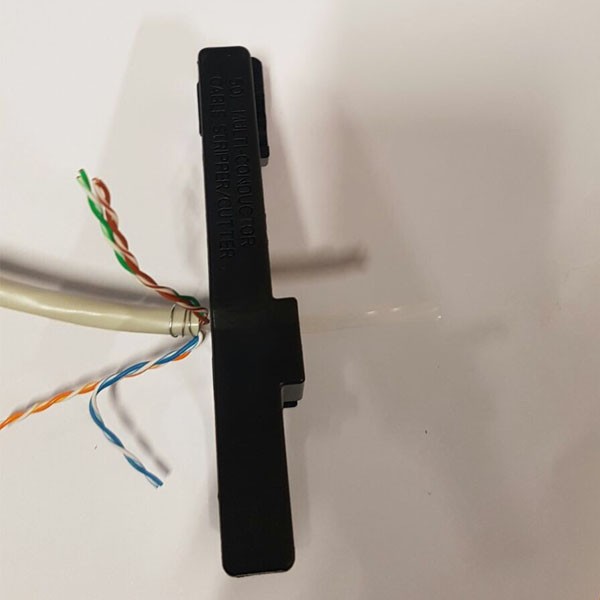

Passaggio 3 – Piegare le coppie di fili verso il basso per tagliare la "croce bianca" utilizzando la pinza spelafili.

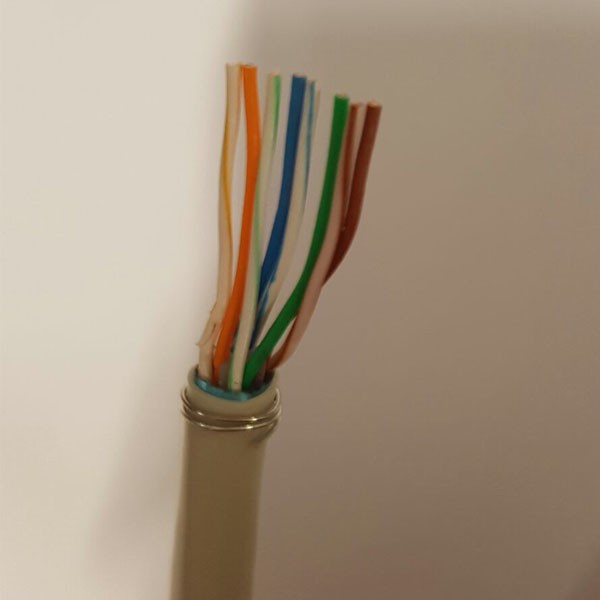

Passaggio 4 – Disporre i fili nell'ordine corretto e tagliarli dritti.
Disponi le coppie di fili nell'ordine corretto. Esegui questa operazione secondo lo standard europeo B.
1: Bianco-Arancione
2: Arancione
3: Bianco-Verde
4: Blu
5: Blu-Bianco
6: Verde
7: Marrone-Bianco
8: Marrone
Finitura conforme alla norma europea B
La norma europea B ( EN 50173-1 ) fornisce linee guida per l'installazione e la gestione delle reti. Questa norma garantisce una rete di alta qualità. Poiché tutti i dispositivi in Europa sono collegati secondo questa norma, si può essere certi che l'installazione sia sicura e eseguita correttamente.
Passaggio 5 – Inserire le coppie di fili nel connettore
Posizionare il connettore sulle coppie di fili.

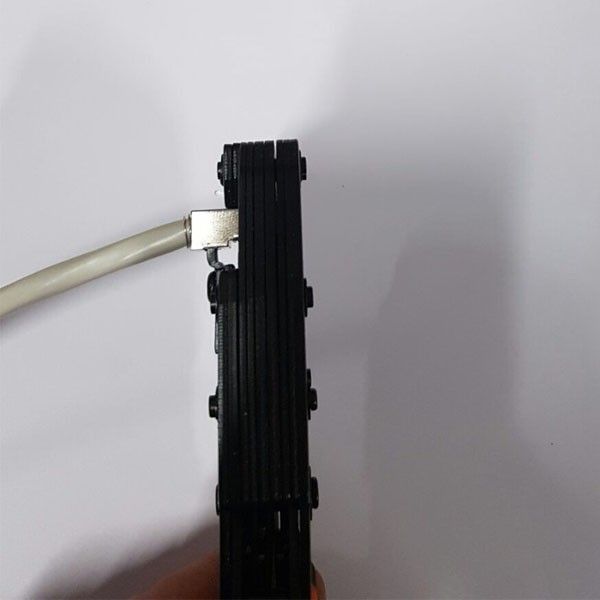

Passaggio 6 – Stringere saldamente il connettore con una pinza crimpatrice.
Se il connettore fa buon contatto con le coppie di fili, fissarlo saldamente con la pinza crimpatrice.

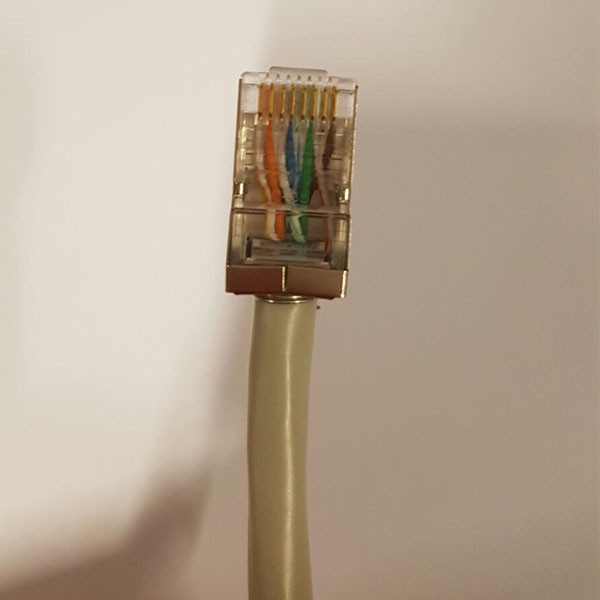

Hai appena montato un connettore su un cavo FTP.
