Una buona disposizione degli armadi di permutazione è fondamentale per la tua rete. Ma come si può garantire una disposizione degli armadi di permutazione che sia al contempo funzionale e organizzata? In questa guida, scoprirai cosa tenere d'occhio e riceverai consigli pratici da applicare immediatamente.

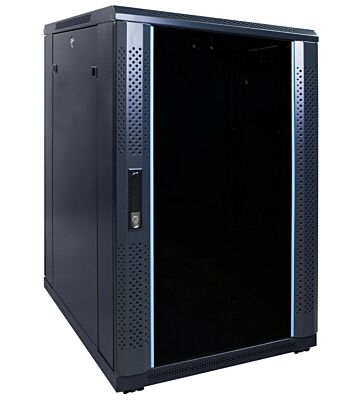

Che cos'è un armadio di permutazione o un armadio server da 19 pollici?
armadi server e armadi di permutazione da 19 pollici sono armadi standardizzati per apparecchiature di rete e server. Il nome "19 pollici" si riferisce alla distanza esatta di 48,26 cm tra i profili di montaggio verticali. Questa dimensione standardizzata garantisce che tutte le apparecchiature di rete, come switch, router, server e accessori, si adattino perfettamente all'interno dell'armadio.
Vantaggi di un mobile da 19 pollici ben progettato:
- Gestione centralizzata di tutte le apparecchiature di rete
- Migliore raffreddamento e ventilazione
- Maggiore sicurezza per i dispositivi di valore.
- Manutenzione e risoluzione dei problemi semplificate
- Aspetto professionale
I 4 elementi base della configurazione di un armadio di permutazione
1. Pannelli di permutazione per cablaggio strutturato
pannelli di permutazione da 19 pollici creano una struttura di rete organizzata. Sono punti di connessione centrali in cui convergono tutti i cavi di rete. Numerando ogni porta e collegandola a una posizione specifica nell'edificio, si ottiene immediatamente chiarezza. Quale tipo di pannello patch è più adatto alle tue esigenze?

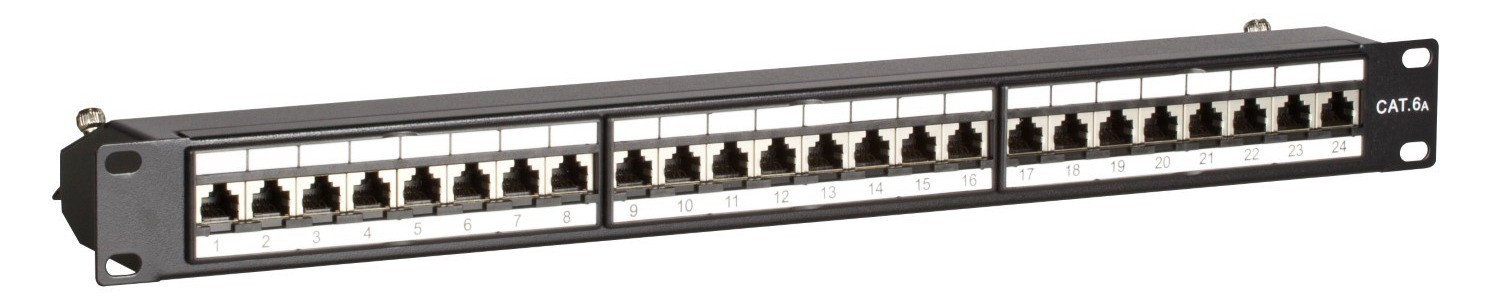

- Pannelli di permutazione standard: questi pannelli sono dotati di porte RJ45 fisse sul pannello frontale. I cavi vengono collegati sul retro tramite un adattatore LSA, mentre sul pannello frontale si collegano i cavi patch alle apparecchiature di rete. Questa soluzione è ideale per configurazioni standard in cui si conoscono in anticipo le connessioni necessarie.

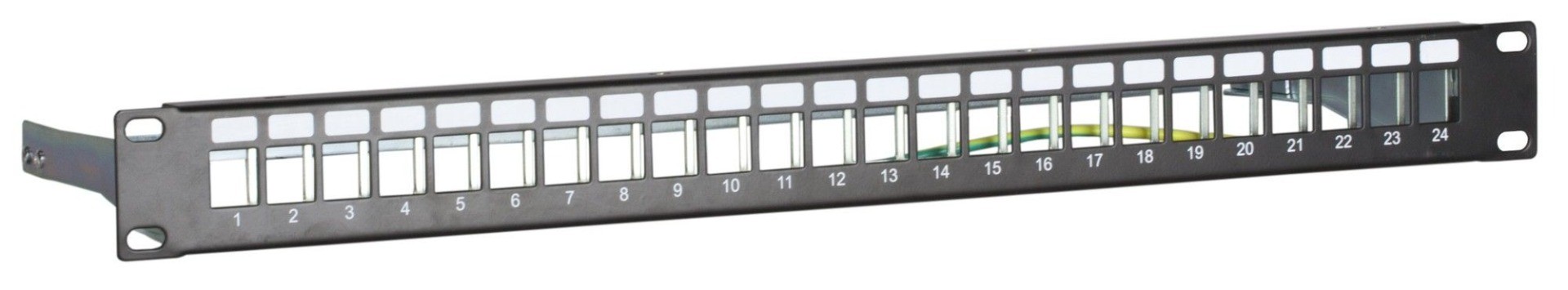

- Pannelli di permutazione Keystone: per la massima flessibilità, scegli un pannello di permutazione Keystone. Questi pannelli non dispongono ancora di porte. Puoi decidere quali Keystone installare nel pannello di permutazione. Puoi scegliere tra Keystone schermati (STP) e non schermati (UTP), CAT5e, CAT6 o CAT6a.
Consiglio: installate sempre i pannelli di permutazione nella parte superiore dell'armadio per una gestione ottimale dei cavi.
2. Gestione dei cavi per armadi di permutazione a bassa manutenzione
Un armadio server senza un'adeguata gestione dei cavi si riempie rapidamente di ingombri. Una gestione professionale dei cavi non solo garantisce un aspetto ordinato, ma migliora anche il flusso d'aria, semplifica la manutenzione e prolunga la durata dei cavi. Scegli tra queste soluzioni per la gestione dei cavi:

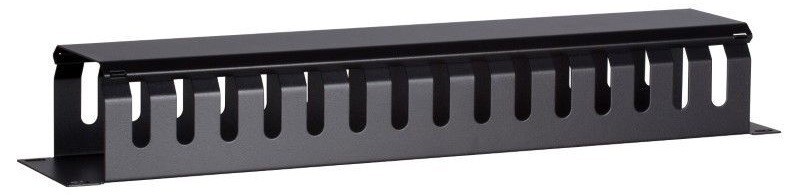

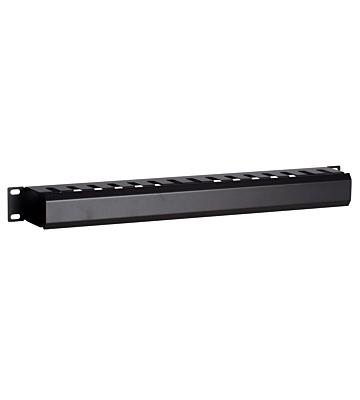

- Canaline portacavi orizzontali: ideali per instradare i cavi patch tra pannelli di permutazione e switch.
- Canaline portacavi verticali: perfette per organizzare i cavi che passano all'interno del mobile.
- Supporti per cavi : assicurano fasci di cavi ordinati senza danneggiarli
- Fascette per cavi in velcro: più sostenibili delle tradizionali fascette, perché riutilizzabili e in grado di distribuire meglio la pressione sul cavo.
Consiglio: raggruppate i cavi patch per funzione o reparto e utilizzate colori diversi per una facile identificazione. Utilizzate cavi patch corti (25-50 cm) tra dispositivi vicini. In questo modo otterrete un risultato ancora più ordinato.
3. Ripiani per riporre in modo flessibile diversi dispositivi
Non tutti i dispositivi di rete sono da 19 pollici. Per questi dispositivi sono necessari degli scaffali. Scegli tra diverse tipologie:
- ripiani fissi : questi sono montati lateralmente tra i montanti verticali. Di conseguenza, questi ripiani hanno una capacità di carico massima. I ripiani fissi sono ideali per attrezzature più pesanti.
- ripiani estraibili : perfetti per le apparecchiature a cui è necessario accedere regolarmente. Pensate ai server, ad esempio. Con una capacità di carico fino a 18 kg, questi scaffali semplificano notevolmente la manutenzione.

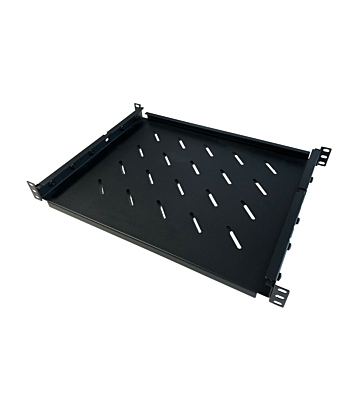

- scaffali universali ripiani: questi ripiani sono dotati di punti di fissaggio estraibili. Ciò consente di regolarli in base alla profondità del vostro armadio patch. Grazie ai 4 punti di fissaggio, i ripiani universali offrono un'elevata capacità di carico.
Consiglio: conservate manuali importanti e documenti riservati in cassetti con serratura.
4. Pannelli ciechi e di copertura per un aspetto migliore e un controllo ottimale della temperatura.
Con i pannelli pannelli vuoti puoi chiudere gli spazi vuoti nel tuo armadio server o patch. Non si tratta solo di una questione estetica, ma svolge anche un ruolo importante nel controllo della temperatura. Impediscono all'aria calda di rifluire nelle zone più fredde, migliorando significativamente l'efficienza delle ventole e dei sistemi di raffreddamento. Scegli il tipo di pannello più adatto alle tue esigenze:
- Pannelli ciechi pieni: ideali per il massimo controllo del flusso d'aria nelle sale server climatizzate.
- Pannelli ciechi perforati: la scelta migliore se si dispone di apparecchiature che producono molto calore e richiedono una ventilazione supplementare.
Consiglio: installate pannelli di copertura perforati sopra gli apparecchi che generano calore per un raffreddamento ottimale. Sono disponibili in diverse altezze, da 0,5U a 6U, per adattarsi a qualsiasi spazio.
Costruisci il tuo armadio di permutazione: Guida passo passo alla realizzazione del tuo armadio di rete.
Stai pensando di costruire un armadio di permutazione fai da te? Con le giuste conoscenze e i componenti adatti, è certamente possibile. Inizia scegliendo una soluzione da 19 pollici adatta. I rack aperti rack di relè sono un'ottima opzione. Questi telai da 19 pollici sono dotati di ruote e possono essere facilmente posizionati in un armadio o in una stanza già esistente.
Quando si costruisce un armadio di permutazione fai-da-te, è fondamentale assicurarsi di avere spazio sufficiente per future espansioni. È consigliabile prevedere almeno il 30% di capacità in più. Per un armadio di permutazione fai-da-te, è importante anche prevedere un buon sistema di ventilazione. Un vantaggio di un rack aperto è la possibilità di accedere a tutti i componenti da ogni lato, semplificando così l'installazione e la manutenzione.
Lista di controllo per una configurazione ottimale del rack di patch
✓ pannelli di permutazione - Cablaggio di rete organizzato con una chiara struttura di etichette
✓ gestione dei cavi - Cavi strutturati e raggruppati per una facile manutenzione
✓ scaffali - posizionato strategicamente per dispositivi senza formato da 19 pollici
✓ pannelli vuoti - finitura professionale con circolazione d'aria ottimale
Prodotti popolari per allestire un armadio di permutazione
Un armadio di permutazione o un armadio server da 19 pollici ben configurato non solo consente di risparmiare tempo nella manutenzione, ma prolunga anche la durata utile delle preziose apparecchiature di rete. Segui queste linee guida e trasforma la tua rete in un'infrastruttura IT efficiente e professionale.
