Il collegamento di un pannello di permutazione è una parte importante dell'installazione di una rete. Tramite un pannello di permutazione, si collegano i dispositivi alla rete. In questo articolo, leggerete i 4 passaggi necessari per collegare correttamente un pannello di permutazione schermato e non schermato.
Come funziona un pannello di permutazione?
Un pannello di permutazione è un pannello piatto con diverse porte sul lato anteriore e posteriore. Viene utilizzato per gestire i cavi provenienti da varie fonti e instradarli verso diverse destinazioni. Ad esempio, un pannello di permutazione può essere utilizzato per cablare un armadio di permutazione. I cavi in ingresso vengono collegati al retro del pannello, mentre le porte sul lato anteriore fungono da uscite per i cavi di permutazione con connettori RJ45 che si collegano, ad esempio, a una smart TV, una PlayStation o un laptop.
Un pannello di permutazione consente di organizzare, tracciare e gestire facilmente i cavi, migliorando le prestazioni della rete e riducendo i tempi di inattività. In questo articolo, mostriamo, con l'ausilio di immagini, come collegare correttamente un pannello di permutazione.
Nota bene: l'aspetto del pannello di permutazione può variare a seconda della categoria (Cat 5e, 6, 6a o 7). Potrebbe essere così anche nel tuo caso, ma le procedure sono le stesse per ogni tipo di pannello di permutazione.
State collegando i cavi di installazione a un pannello di permutazione schermato (STP o FTP)?
Quindi clicca qui e vai alla procedura dettagliata per questa connessione.
Fase 1: la preparazione

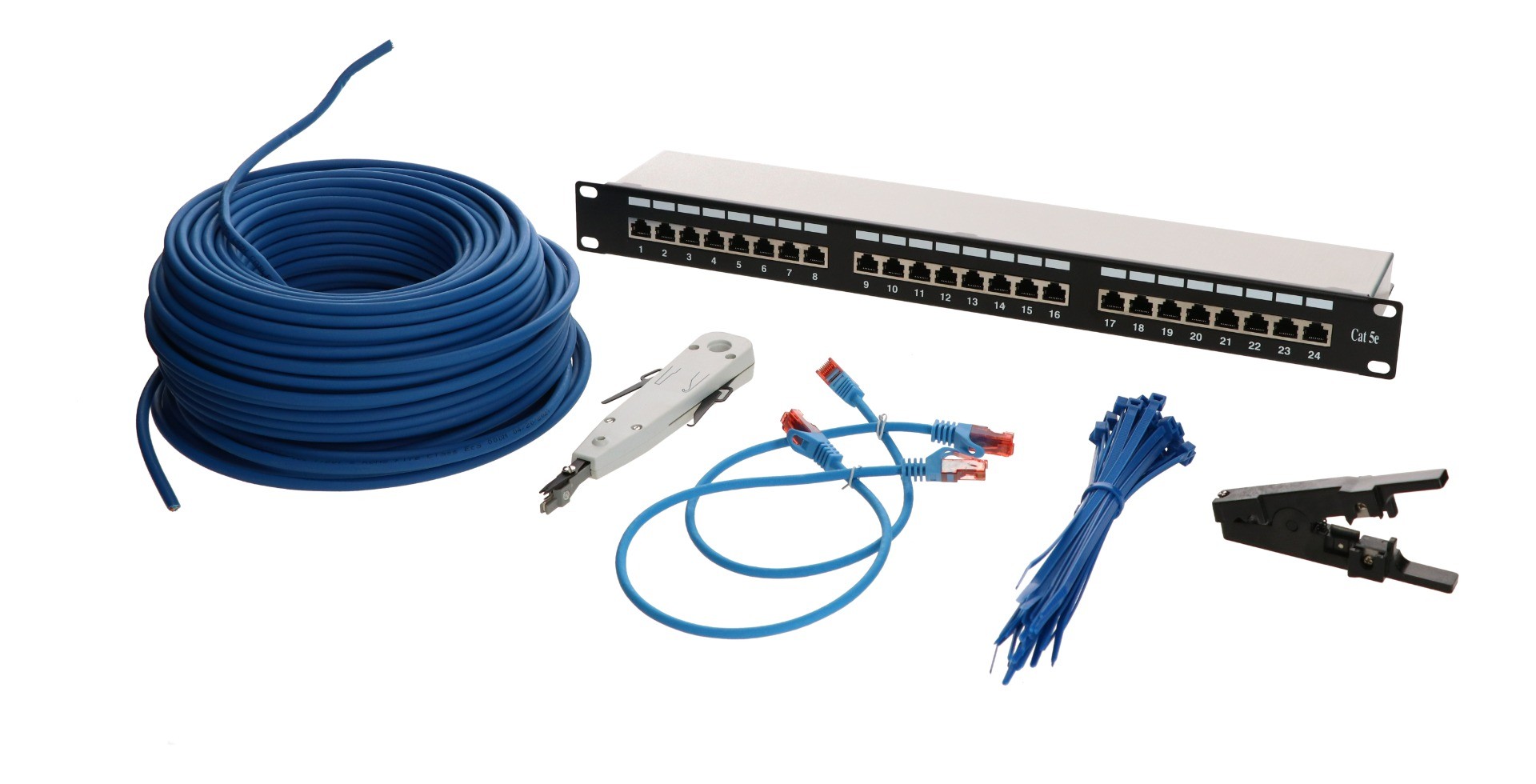

Si desidera installare un pannello di permutazione in un armadio di permutazione. Raccogliere tutto il necessario presso la postazione di lavoro. Sarà necessario quanto segue:
- un pannello di permutazione UTP
- uno spelafili
- Pinza LSA
- Cavo Danicom UTP Cat 5e, 6, 6a o 7 su bobina (rigido)
- fascette per cavi
- Opzionale: cavi patch
Nota bene: assicurarsi che il pannello di permutazione sia della stessa categoria dell'installazione e dei cavi patch. Ciò garantisce la migliore connessione possibile durante il cablaggio dell'armadio di permutazione.
Fase 2: tagliare i cavi

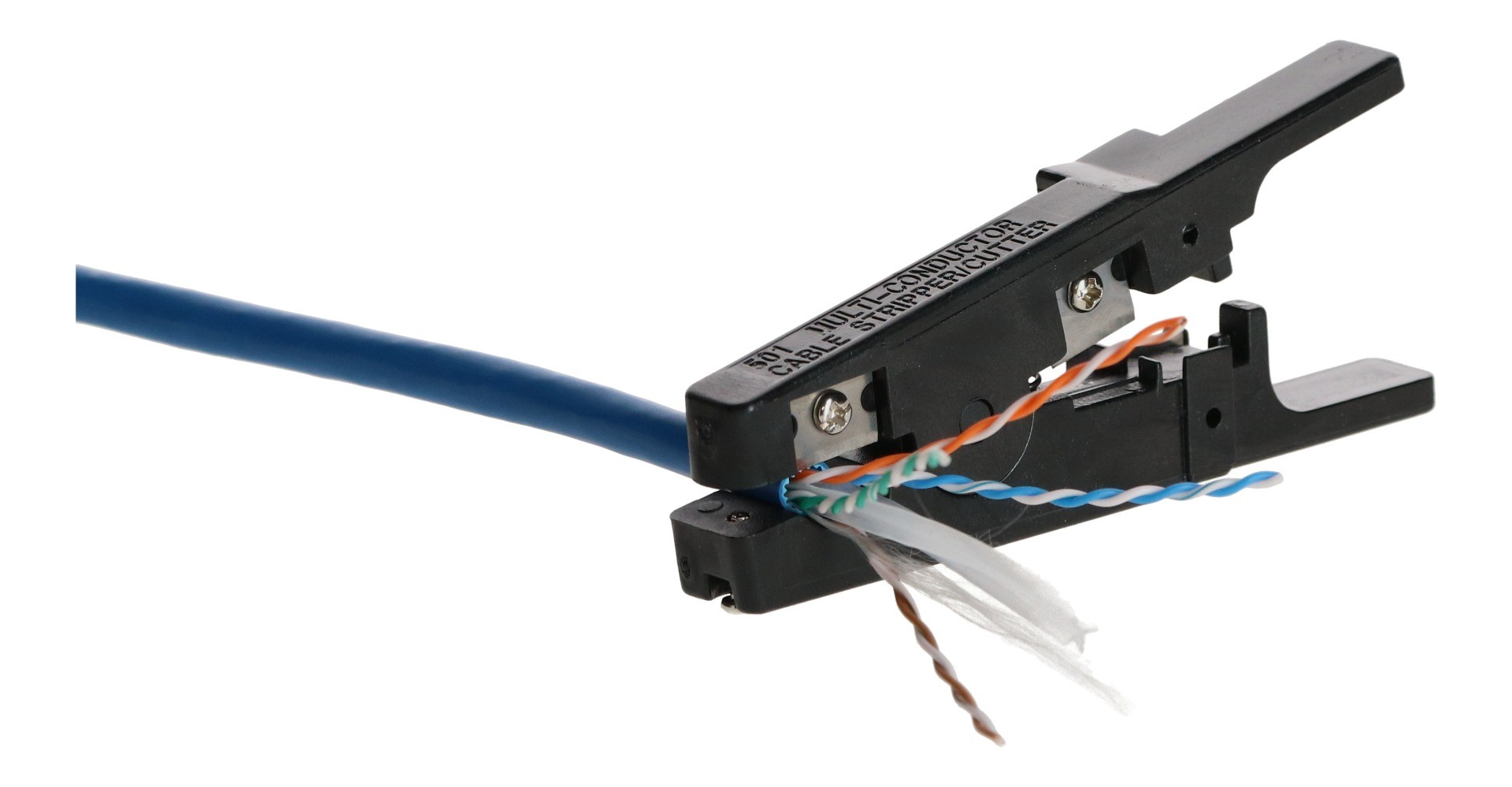

Non appena avrete a disposizione tutto il materiale necessario sul posto di lavoro, iniziate il secondo passaggio: il taglio del cavo. Potete tagliare facilmente il cavo utilizzando una spelafili. Prendete il cavo rigido dalla bobina, spelatene circa 6 cm e poi rimuovete il filo di nylon. Assicuratevi che la codifica sul cavo rimanga visibile. State lavorando con più cavi di installazione? Allora assicuratevi di tagliare tutti i cavi alla stessa lunghezza.
Passaggio 3: Collegamento del cavo di installazione
In questa fase, collegherete il cavo di installazione al pannello di permutazione. In Europa, per i collegamenti si utilizza la norma "B ". La norma B specifica la sequenza dei colori dei cavi. La sequenza è mostrata di seguito.
Finitura conforme alla norma europea B
Lo standard europeo B ( EN 50173-1 ) fornisce linee guida per l'installazione e la gestione delle reti. Questo standard garantisce una rete di alta qualità. Poiché tutti i dispositivi in Europa sono collegati secondo questo standard, potete essere certi che l'installazione sia sicura e eseguita correttamente. Sul pannello di permutazione troverete anche la lettera " A ", che indica lo standard A. Questo è un altro modo per collegare un pannello di permutazione, ma non è raccomandato.

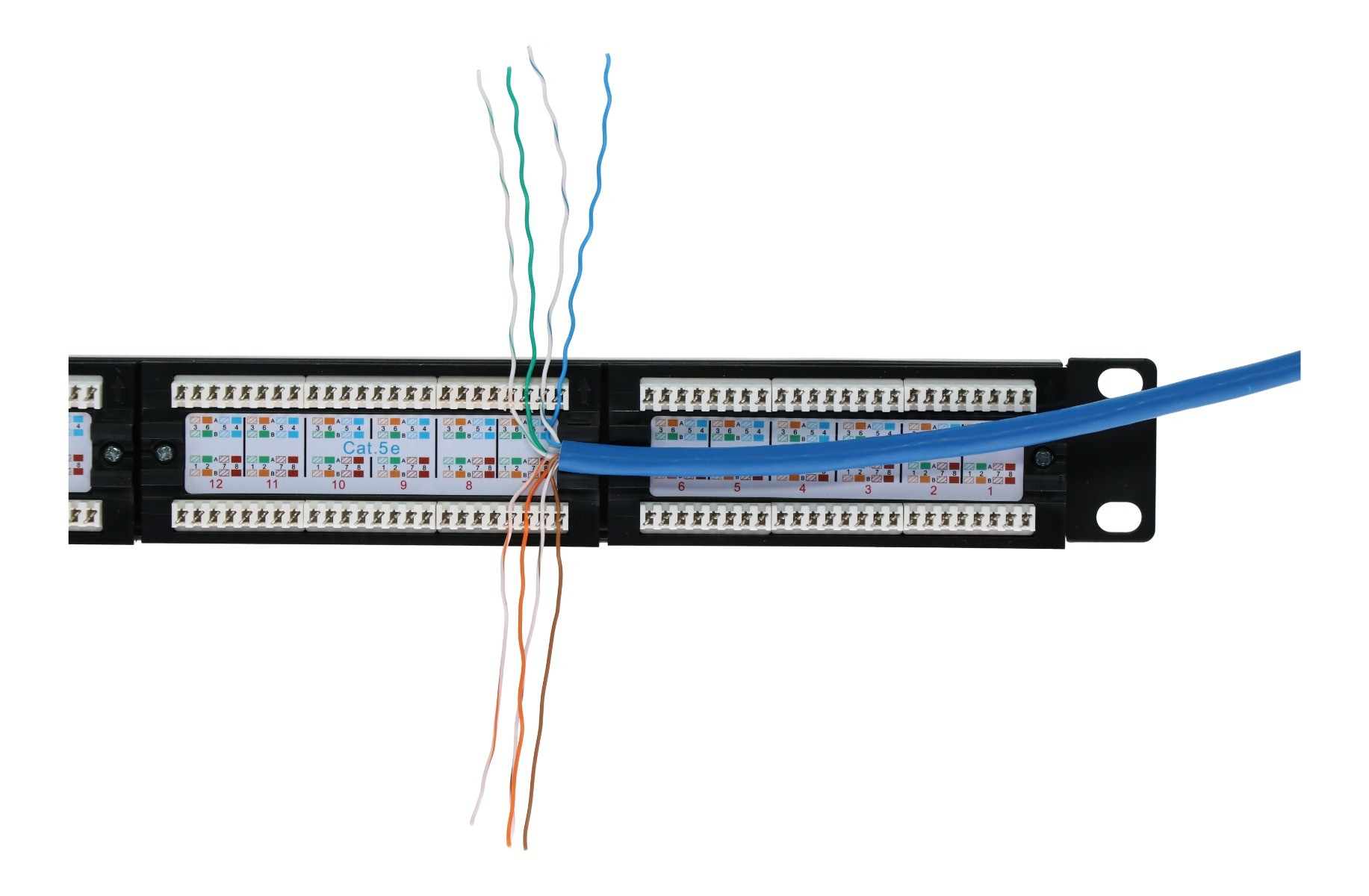

Inserire le coppie di fili nell'ordine di colore corretto nell'apposito alloggiamento del pannello di permutazione.
State lavorando con più cavi di installazione? In tal caso, procedete sempre da destra verso sinistra, in modo che i nuovi cavi di installazione si sovrappongano a quelli precedenti. In questo modo, i cavi già collegati non intralceranno il collegamento dei nuovi cavi.
Ora attorcigliate insieme la parte in eccesso dei fili sul lato in cui li taglierete nel passaggio successivo con le pinze LSA.
Passaggio 4: rifinitura con pinze LSA

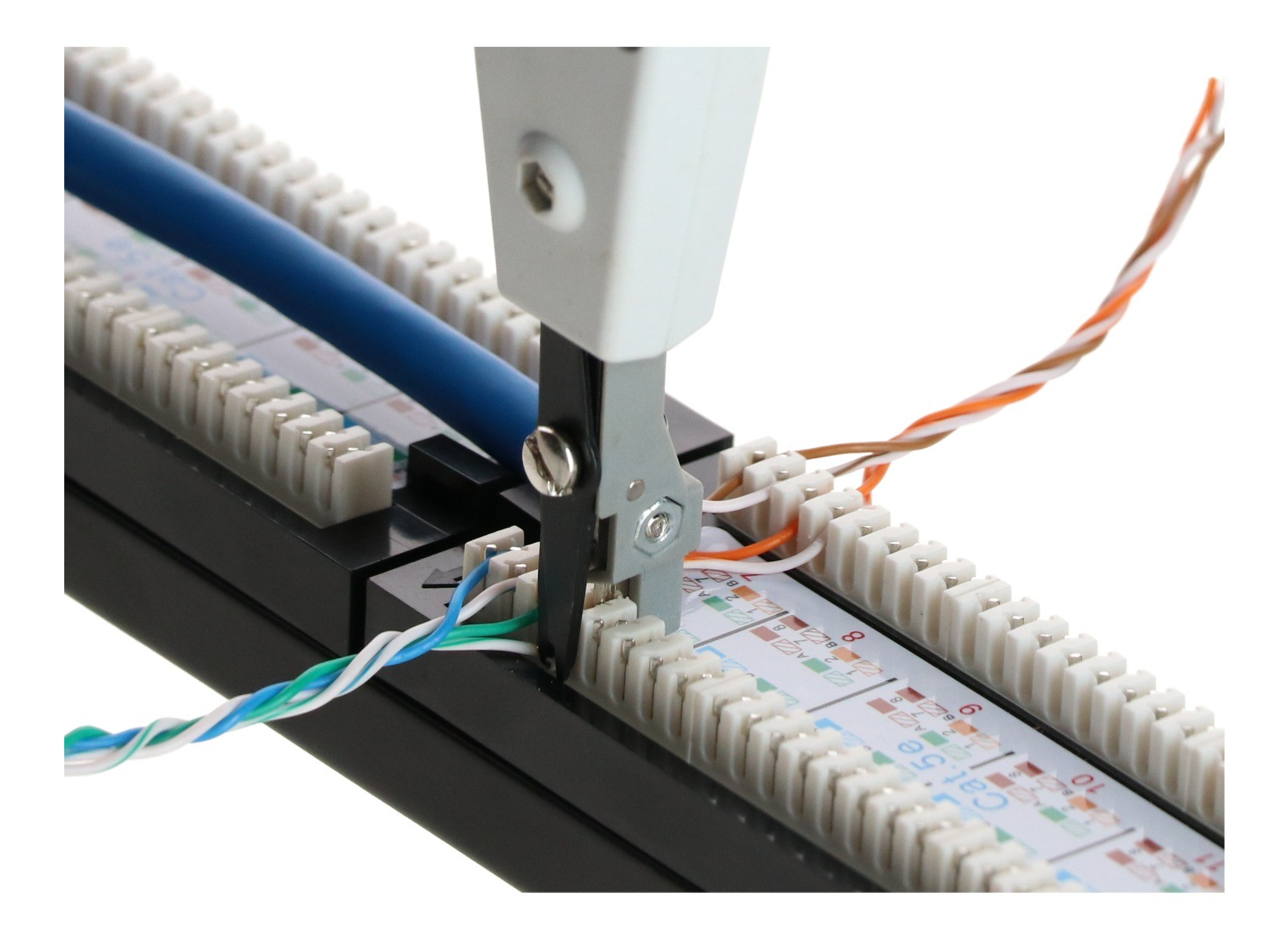

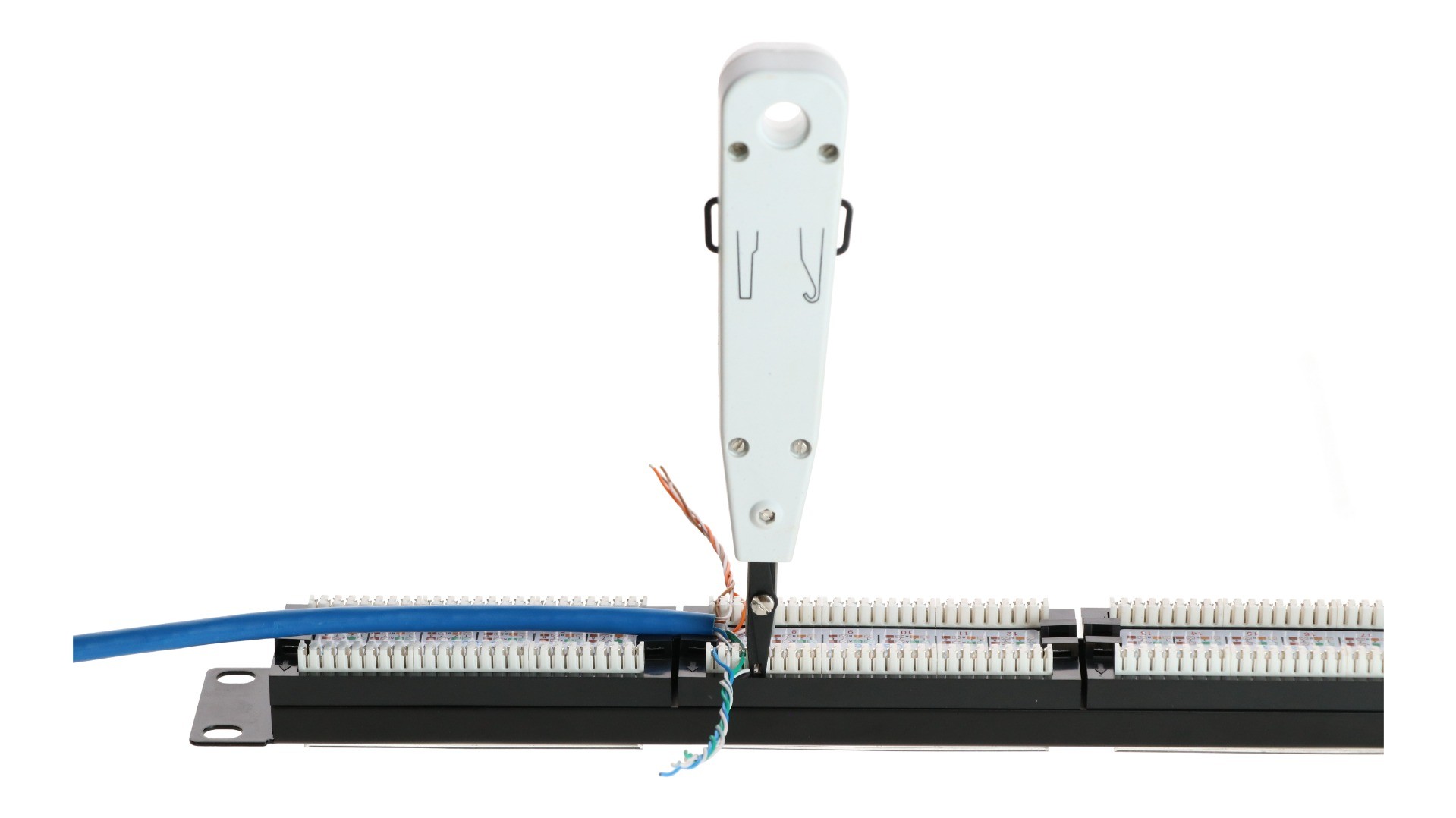

Prendete le pinze LSA (a forbice). Usatele per premere correttamente i fili sui punti di contatto del pannello di permutazione. Fate attenzione, perché questo fissa saldamente la connessione. Nota: assicuratevi che le forbici nere siano all'esterno delle fessure in modo da tagliare il cavo di installazione dal lato corretto.
Fase 5: Fissaggio e raggruppamento del cavo di installazione
Hai quasi completato l'installazione sul pannello di permutazione. Come ultimo passaggio, devi nascondere ordinatamente il cavo di installazione. Ci sono due modi per farlo.

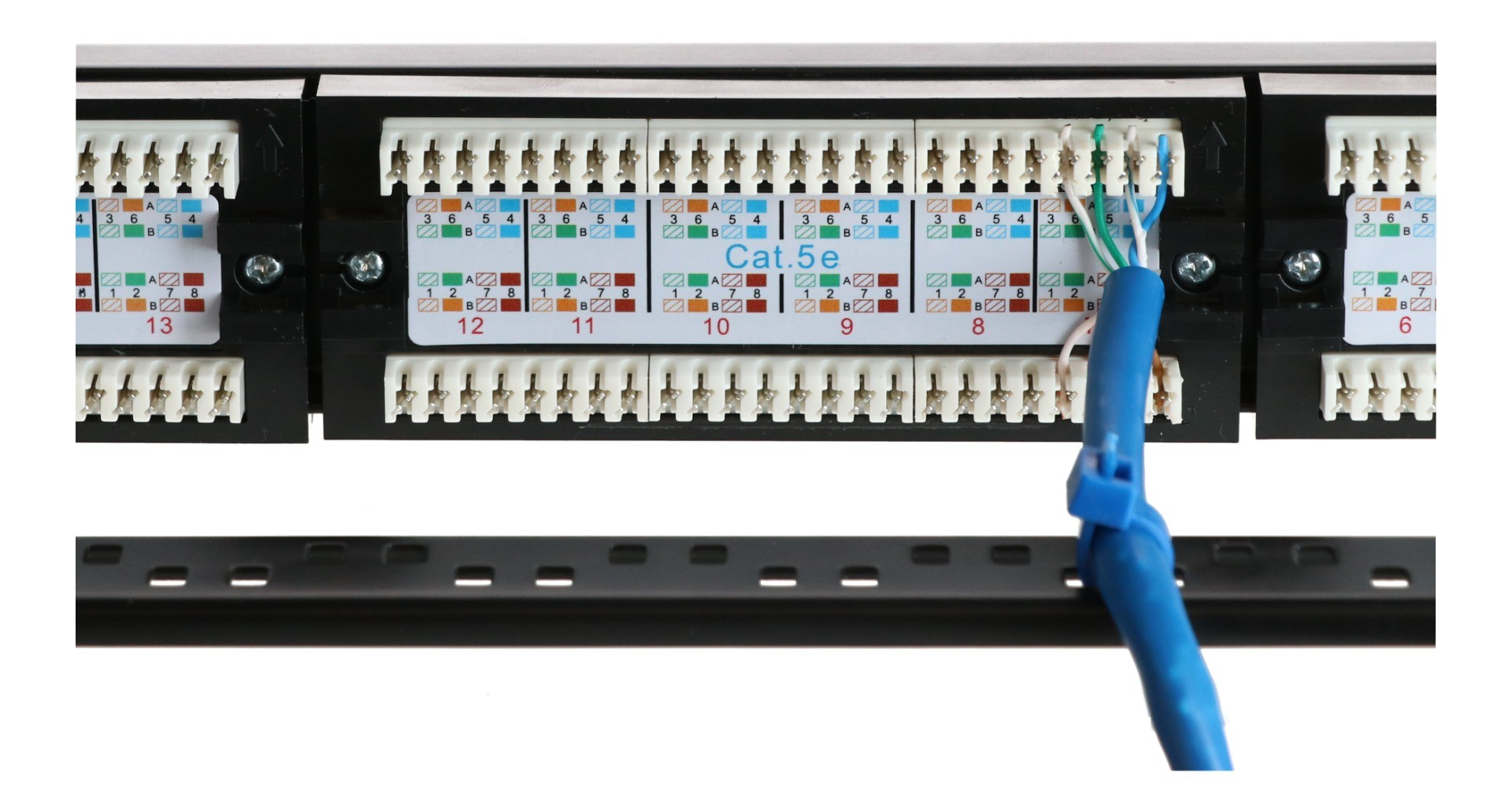

1. È possibile fissare ciascun cavo singolarmente sul retro del pannello di permutazione. Fissare il fascio di cavi alla staffa in dotazione utilizzando delle fascette.

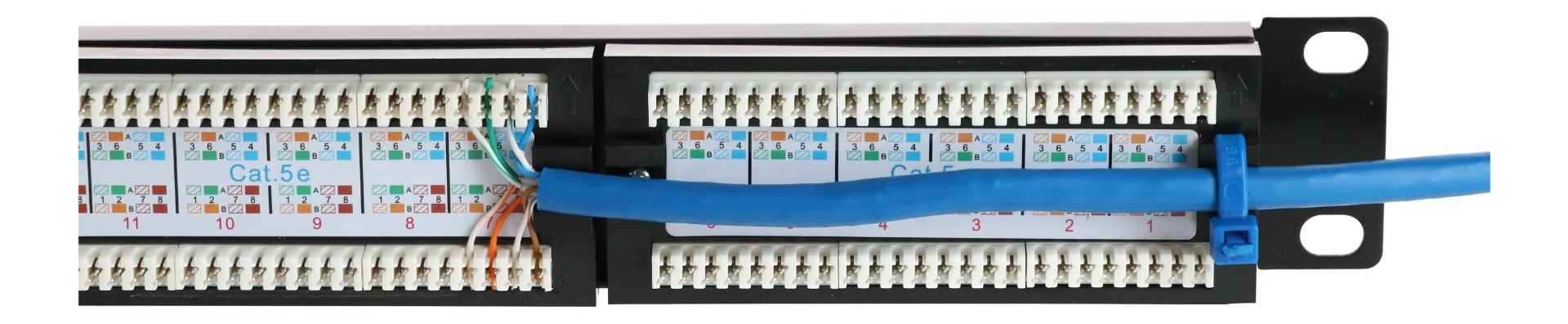

2. La seconda opzione è particolarmente adatta se si utilizzano più cavi di installazione e si desidera nasconderli come un'unica unità, ad esempio in una canalina per cavi. Raggruppare i cavi a sinistra o a destra. Quindi fissare tutti i cavi insieme con una fascetta.
Come ultimo passaggio, inserite i cavi patch necessari nelle porte corrette sull'altro lato del pannello di permutazione per stabilire una connessione con i dispositivi. Avete ora completato l'installazione dei cavi sul pannello di permutazione!
Collegamento di un pannello di permutazione STP o FTP
Intendete collegare cavi di installazione schermati e un pannello di permutazione schermato? Allora seguite i passaggi seguenti.
Fase 1: la preparazione
Assicurati di avere tutto il necessario. Ti servirà questo:
- un pannello di permutazione STP o FTP
- uno spelafili
- Pinza LSA
- Cavo Danicom CAT 5e, 6, 6a o 7(S)/FTP in rotolo (rigido)
- fascette per cavi
- Opzionale: cavi patch
Nota bene: assicurarsi che il pannello di permutazione sia della stessa categoria dell'installazione e dei cavi patch. Ciò garantisce la migliore connessione possibile.
Fase 2: tagliare i cavi

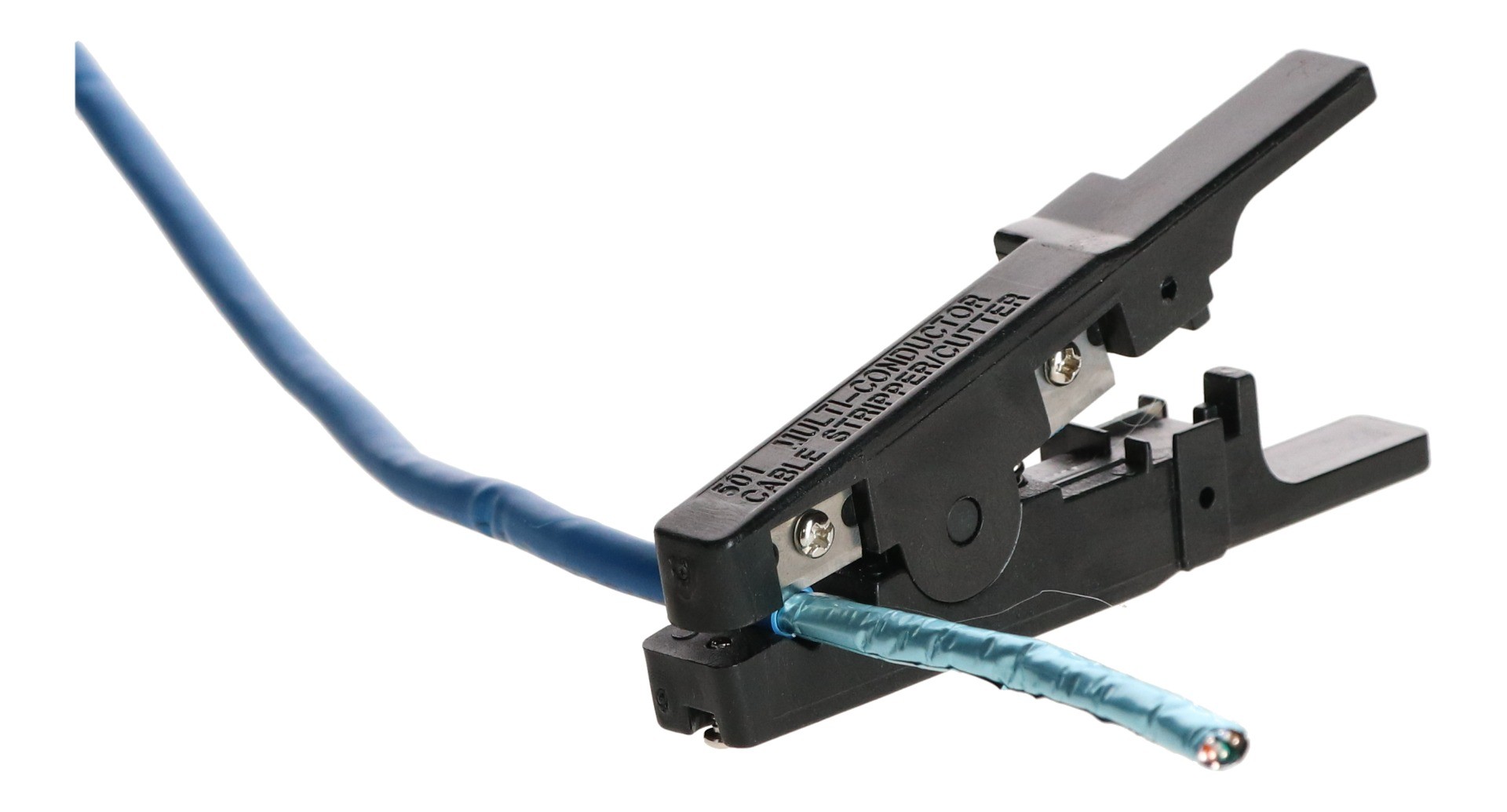

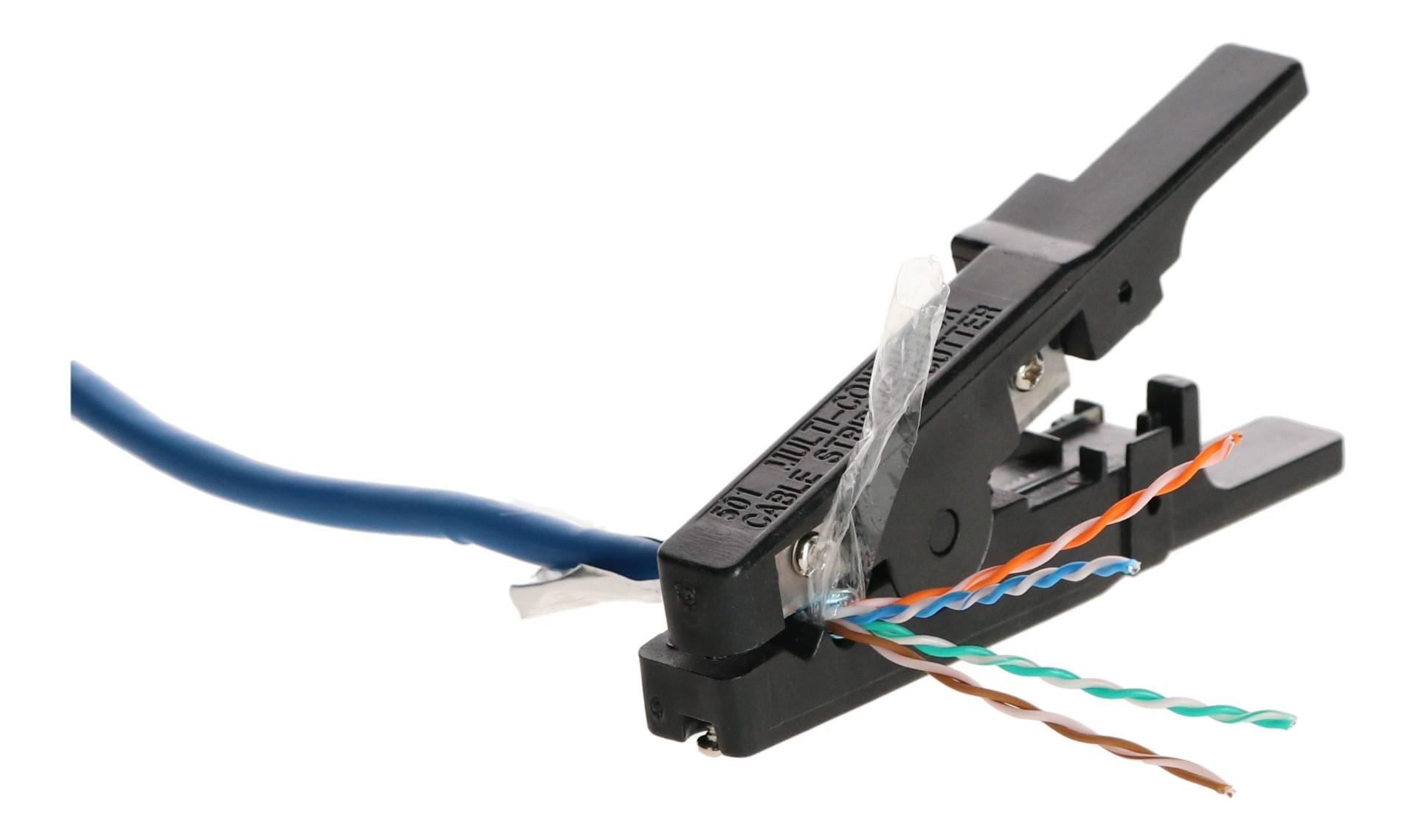

Prendete il cavo di installazione rigido avvolto sul rotolo, spelatene circa 6 cm con l' apposita pinza spelafili e ripiegate la lamina di alluminio. Successivamente, rimuovete la pellicola di plastica (se presente) e avvolgete il filo di terra attorno alla lamina di alluminio ripiegata.
Passaggio 3: Collegamento del cavo di installazione

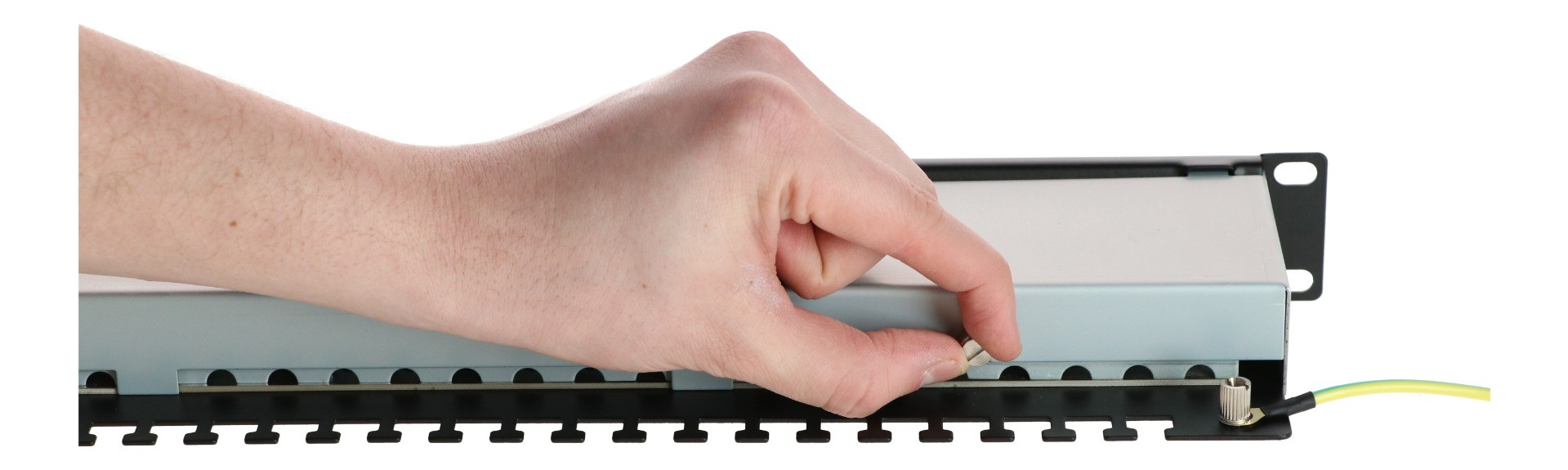

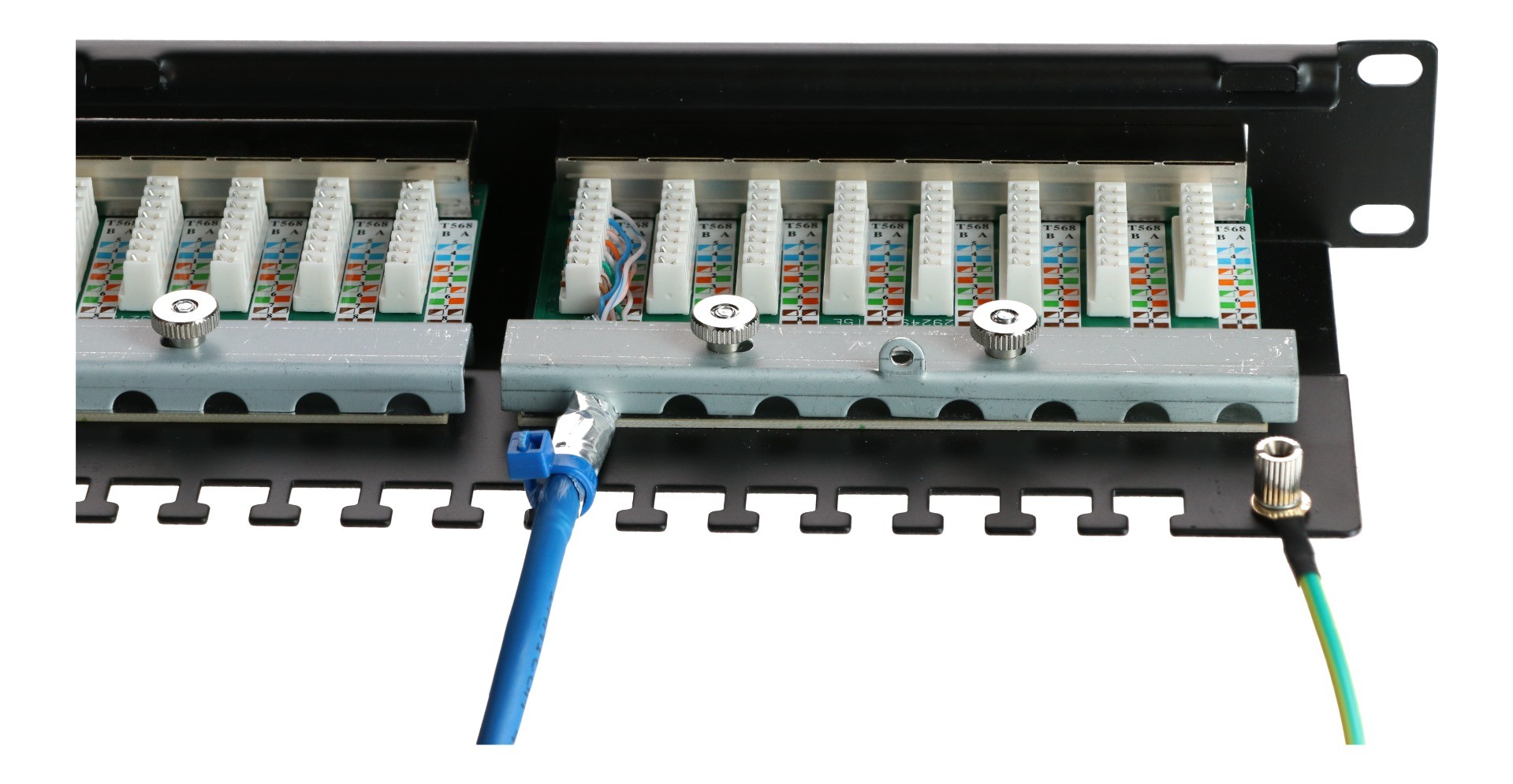

Prendi il pannello di permutazione e posizionalo di fronte a te in modo che le porte di permutazione siano rivolte lontano da te. Successivamente, rimuovi il coperchio protettivo. Per farlo, svita le viti.

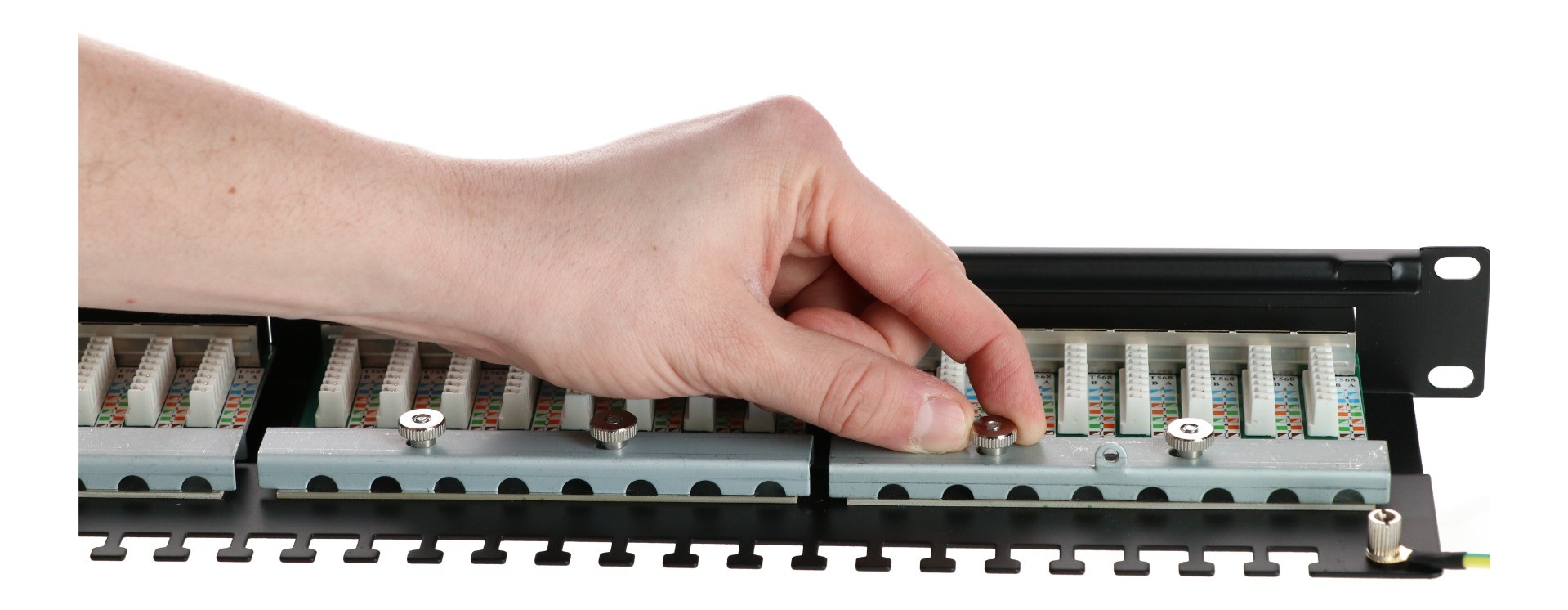

Rimuovere anche il morsetto del cavo.

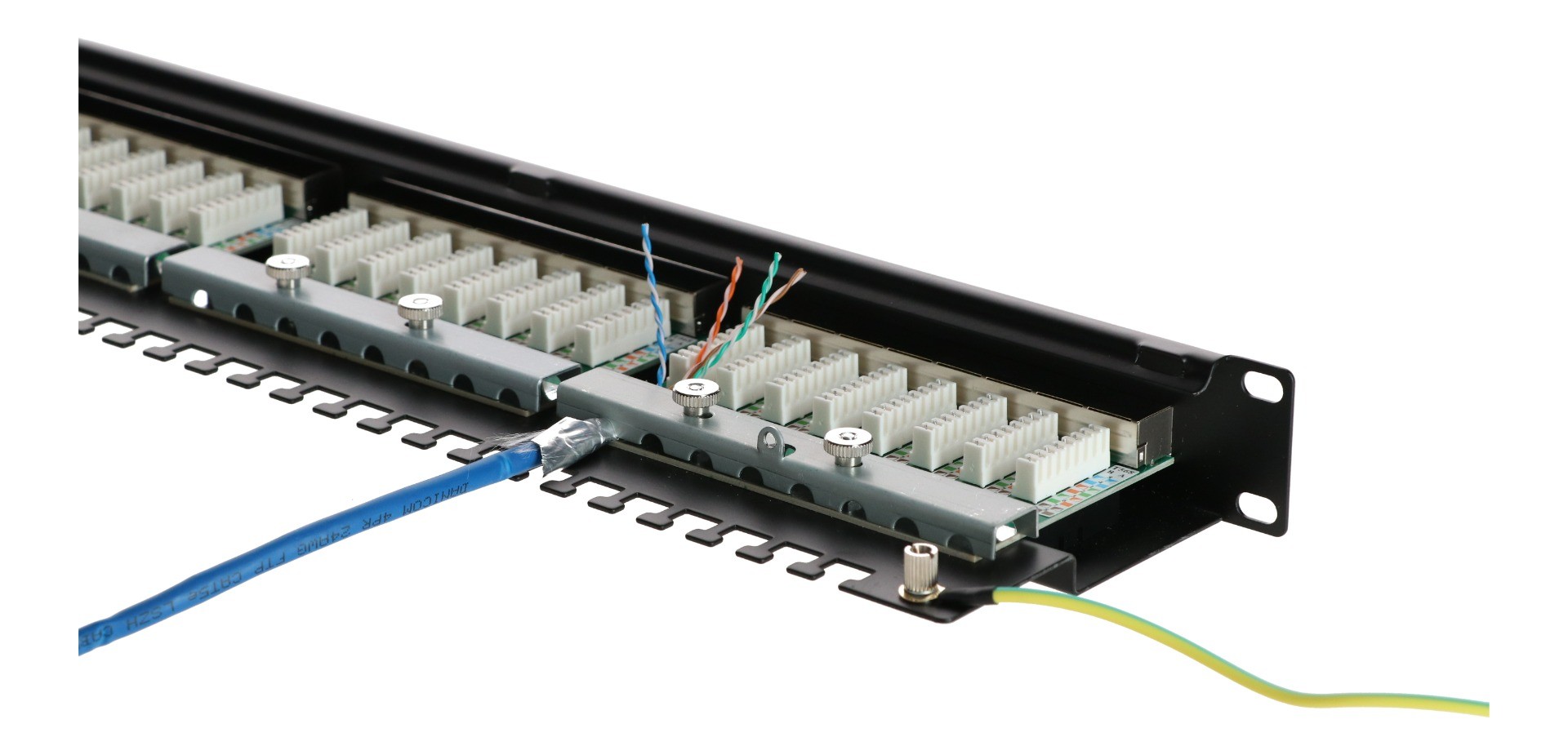

Posiziona il cavo con la sezione attorno alla quale hai avvolto il filo di terra sotto il morsetto e avvitalo saldamente. Rimuovi la lamina di alluminio in eccesso.

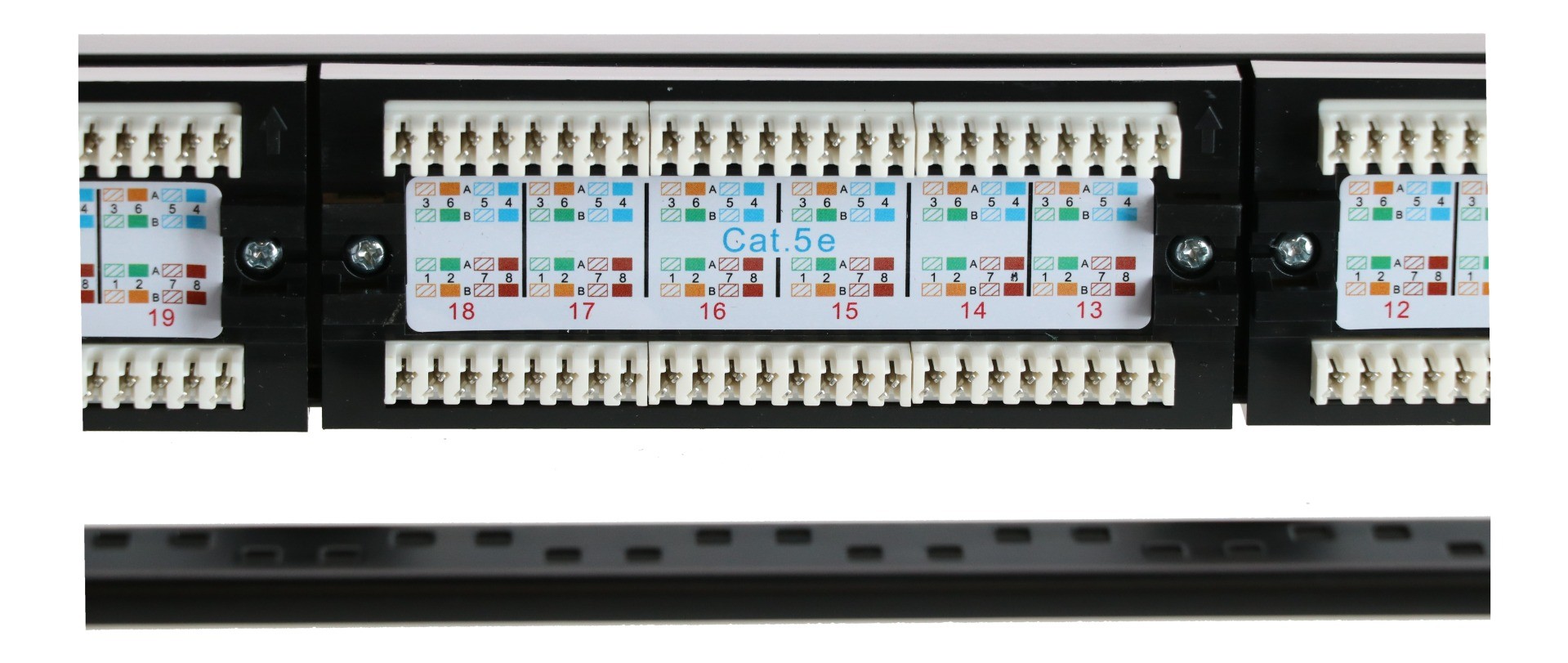

Ora collega il cavo di installazione al pannello di permutazione. In Europa, per le connessioni si utilizza la norma "B". La norma B specifica la sequenza dei colori dei cavi. Puoi trovare questa sequenza anche sul tuo pannello di permutazione.
Finitura conforme alla norma europea B
Lo standard europeo B ( EN 50173-1 ) fornisce linee guida per l'installazione di rete. Poiché tutti i dispositivi in Europa sono collegati secondo questo standard, potete essere certi che l'installazione sia sicura e corretta. Sul pannello di permutazione troverete anche la lettera " A ", che indica lo standard A. Questo è un altro modo per collegare un pannello di permutazione, ma questo metodo non è raccomandato.
Scopri di più sullo standard europeo B e sulla sequenza dei colori.
Passaggio 4: rifinitura con pinze LSA

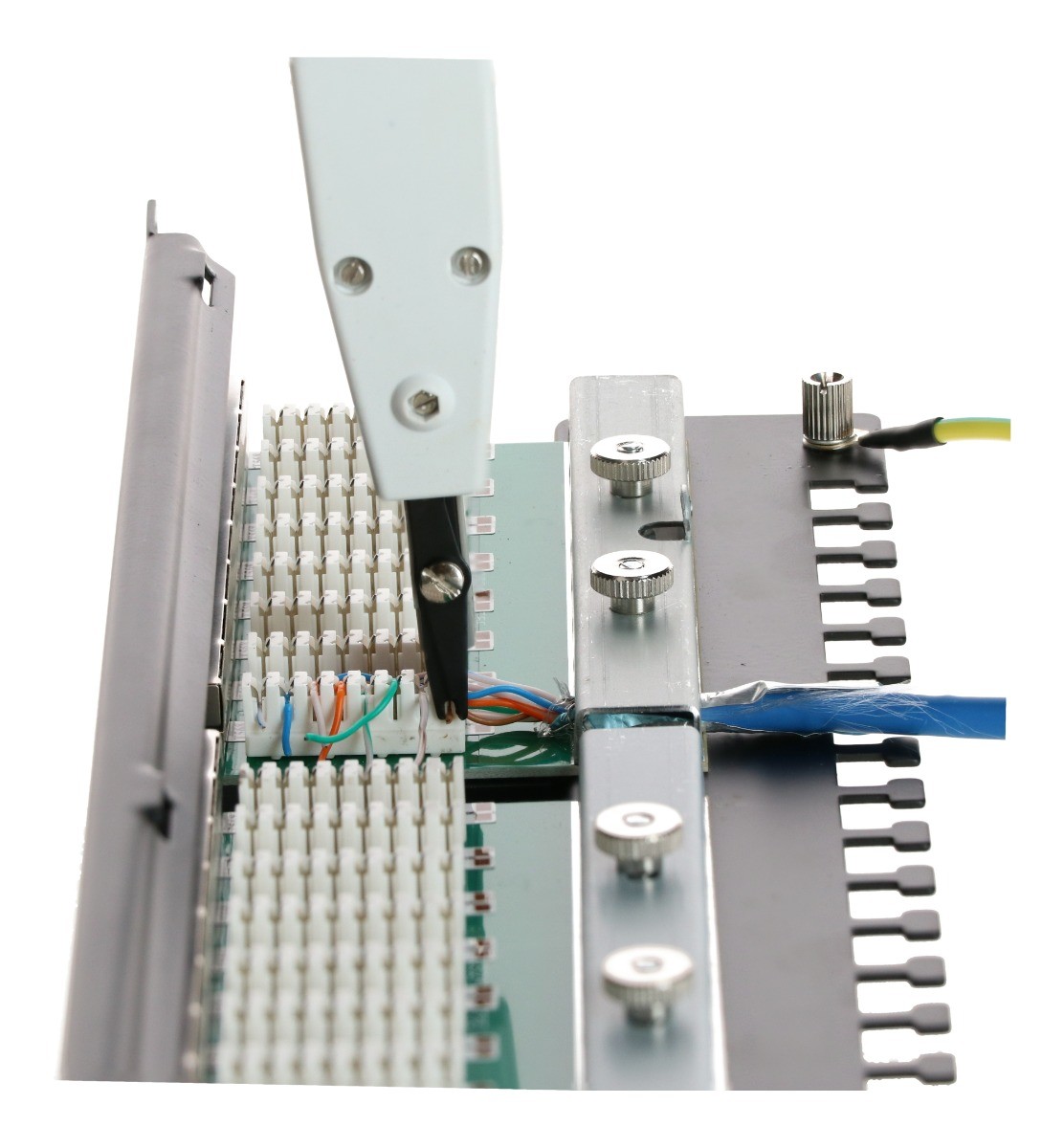

Prendete le pinze LSA (a forbice). Usatele per premere correttamente i fili sui punti di contatto del pannello di permutazione. Fatelo con precisione, perché questo fissa la connessione. Nota: assicuratevi che le forbici nere siano all'esterno delle fessure in modo da tagliare il cavo di installazione dal lato corretto.
Passaggio 5: Collegamento del cavo di installazione

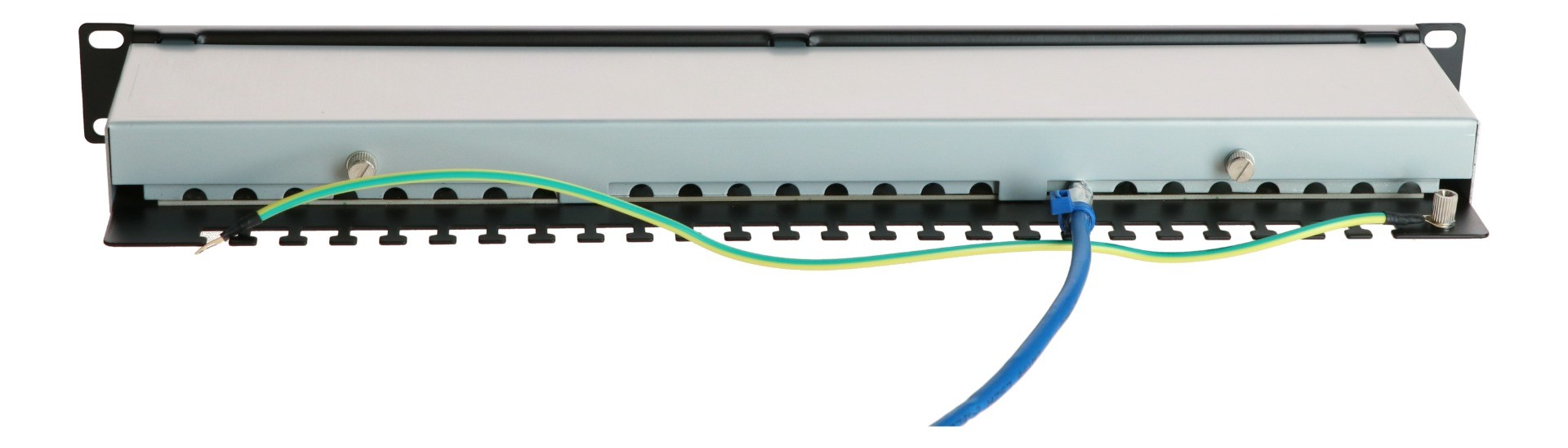

Successivamente, fissa il cavo con una fascetta e riavvita il coperchio. Se necessario, puoi collegare il filo di terra a un punto di messa a terra nel pannello di permutazione.
Ora rimetti la copertura protettiva sul pannello di connessione.
Come ultimo passaggio, inserite i cavi patch necessari nelle porte corrette sull'altro lato del pannello di permutazione per stabilire una connessione con i dispositivi. Avete ora completato l'installazione del cavo di installazione su un pannello di permutazione schermato!
